Le R2D2 de Chris

15 décembre 2016

La sortie de R2D2 à Rogue One

Pour la sortie du spin off rogue one, R2D2 était de sortie au cinéma Gaumont. Pour l'occasion j'étais accompagné de Sylvain (Doc Sly) et son R6 ainsi que du Cercle de Kaiburr (Club de combat sportif au sabre laser).

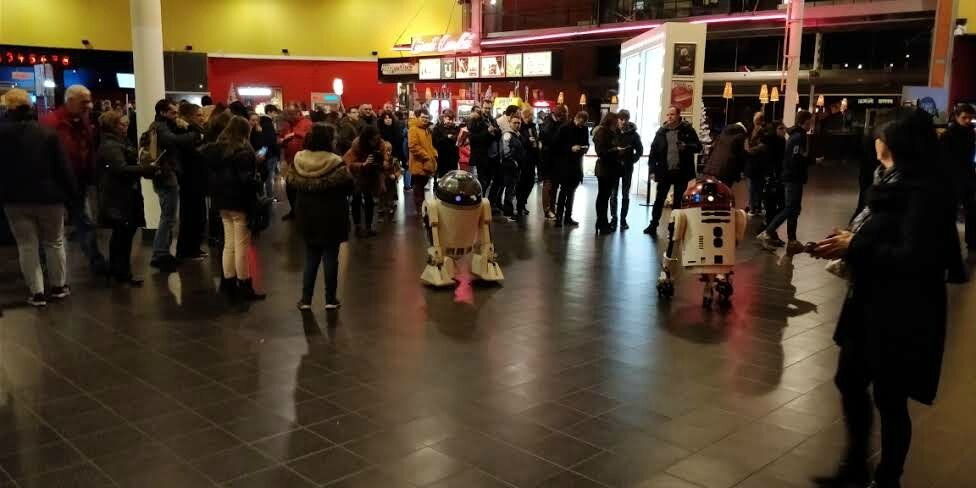

Dans un 1er temps, on a fait mumuse avec le publics dans le hall du cinémar2

IMG_20161214_190853



15401048_1205953009487323_5713072760274312271_n(Photo @Gaumont Grand Quevilly)

15578671_1205953142820643_6925525506112502224_n(Photo @Gaumont Grand Quevilly)

15541705_1205953169487307_1184119993683367982_n(Photo @Gaumont Grand Quevilly)

15621775_1205953232820634_7663005441795170831_n(Photo @Gaumont Grand Quevilly)



Sylvain a fait un petite présentation de notre asso (R2BUILDER) devant les 400 personnes présentent (avec une petite pointe de trac avant d'y aller, mais il s'en est bien sorti) , on a eu le droit aux questions habituelles: (combien ça coûte, combien de temps pour le faire, fait- il le ménage!)

affiche ciné(Photo @Gaumont Grand Quevilly)

r2builder(Photo @Gaumont Grand Quevilly)

 Puis une petite chorégraphie dans la salle de cinéma avec le cercle de Kaiburr ou R2D2 livrait des renseignements sur les Jedis (c'est moche mais il a un boulon d'entrave et n'a pas le choix!) suivie d'un combat Jedi VS Sith, une fois tous les Jedi morts, (c'est le public qui a choisi, les vilains!) R2D2 a voulu se faire les Sith avec un sable laser!!! :-)

IMG_20161214_193009



R2D2 VS Sith

IMG_20161214_204015

IMG_20161214_205104



Voila, petite sortie sympathique et visionnage de Rogue, One apprécié :-)

Posté par christoams à 16:46 - Commentaires [0] - Permalien [#]


13 décembre 2016

Rogue One, sortie de R2D2 mercredi 14/12

R2D2 sera présent pour la sortie de Rogue One mercredi 14/12 à partir de 18h30 au cinéma Gaumont de Grand Quevilly.

R2D2 fera une petite chorégraphie avec le Cercle de Kaiburr (Club de combat sportif au sabre laser), venez nombreux!

15285057_332149933844948_2751880259183181028_n



unnamed

Posté par christoams à 13:57 - Commentaires [0] - Permalien [#]

02 décembre 2016

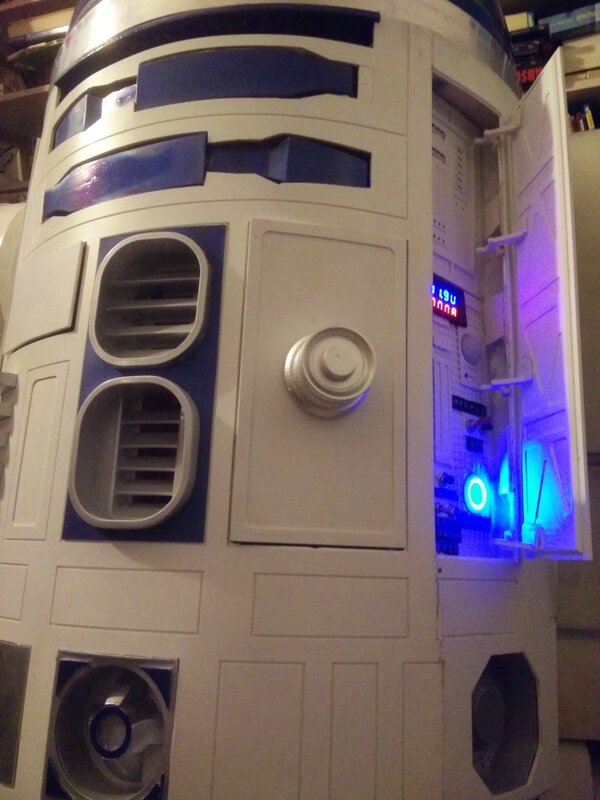

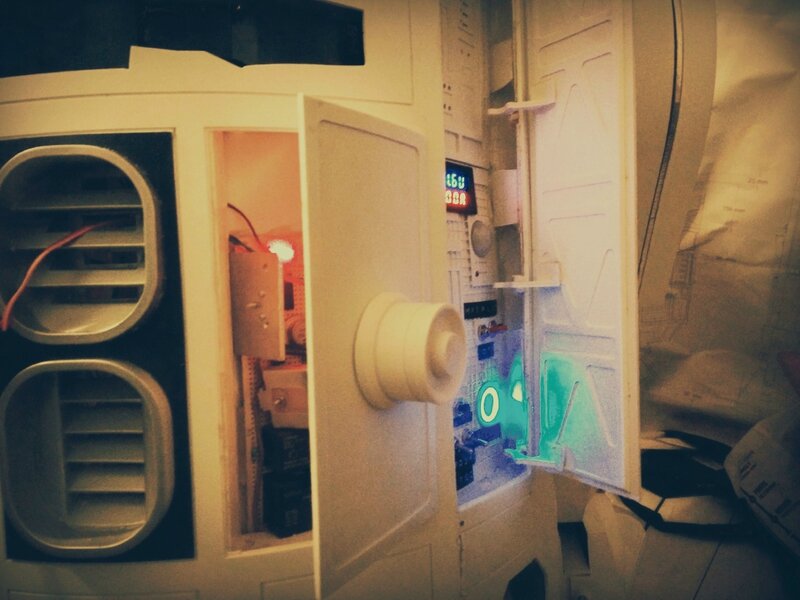

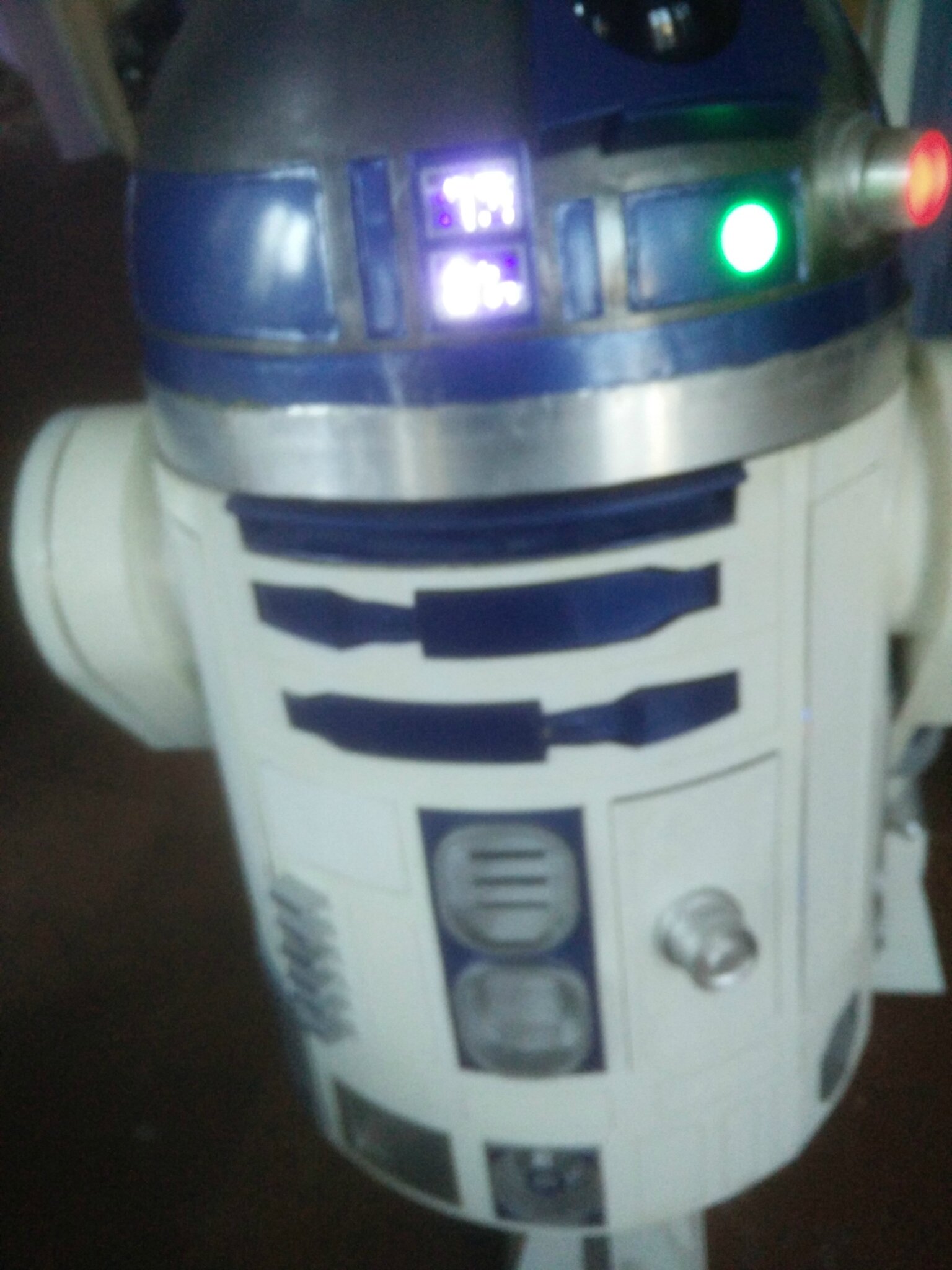

R2D2 est re-fini!

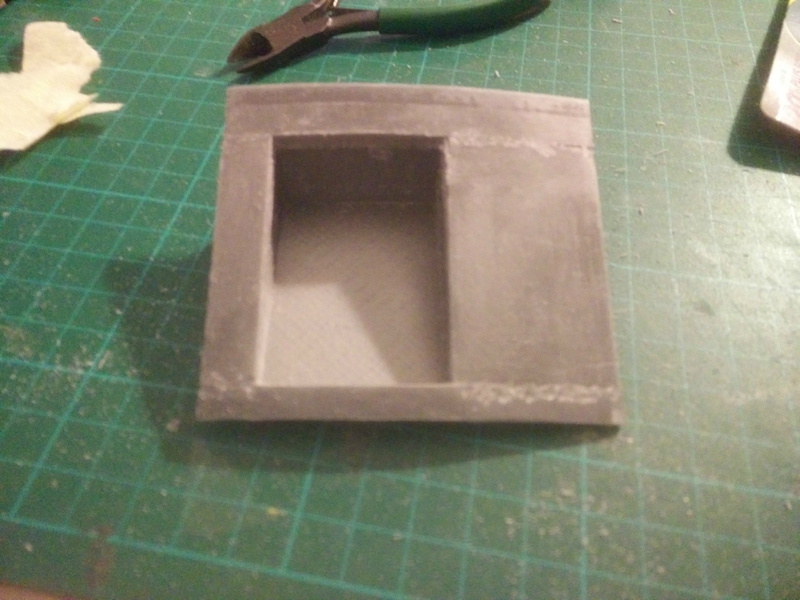

Réception des"Coin Return" que Sutaibot ma gentiment envoyés, suite à la perte de la porte arrière, merci beaucoup ils sont superbes :-)

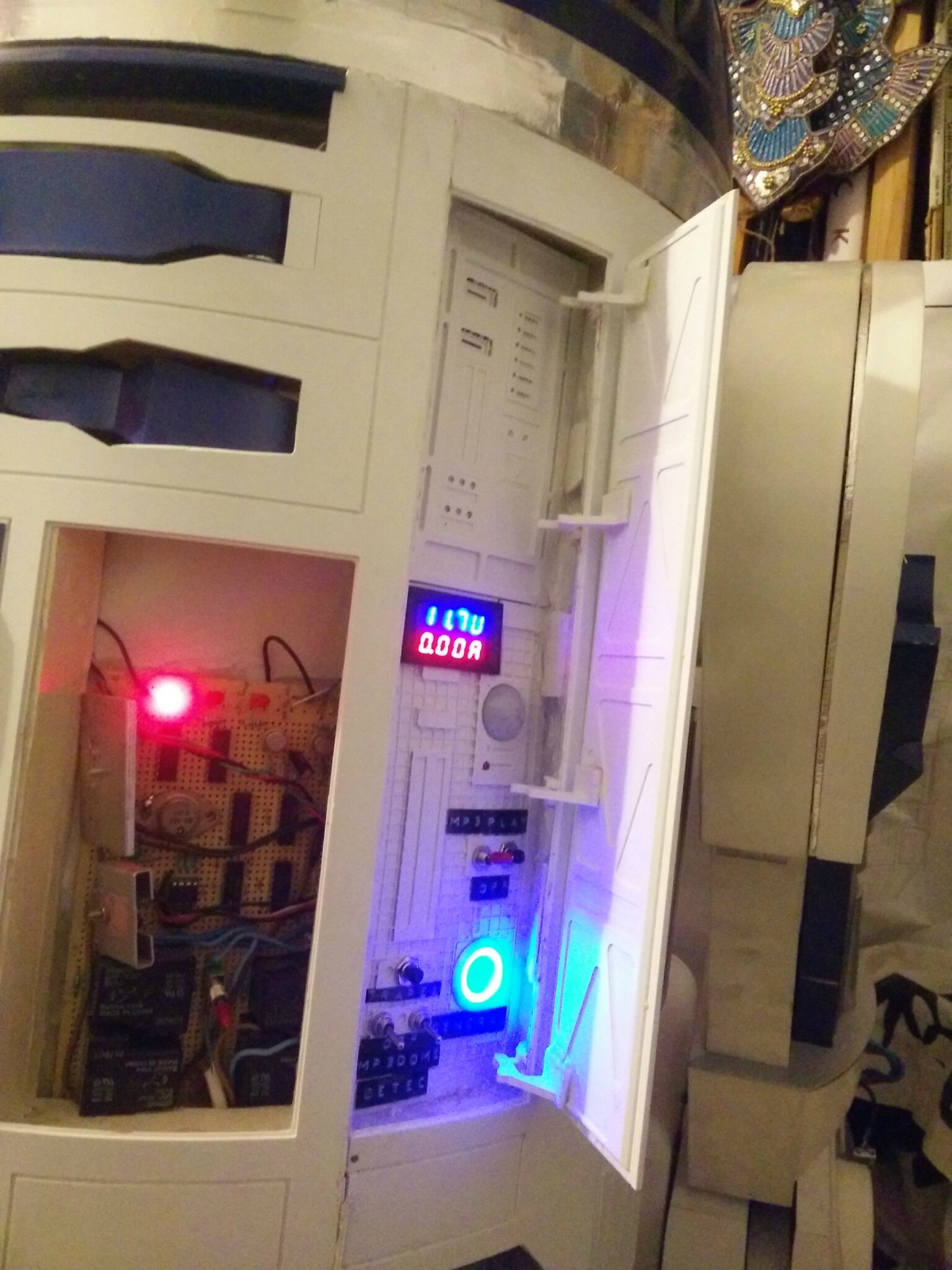

J'ai également installé le "Power coupler"

CameraZOOM-20161130152954904

CameraZOOM-20161130153010937

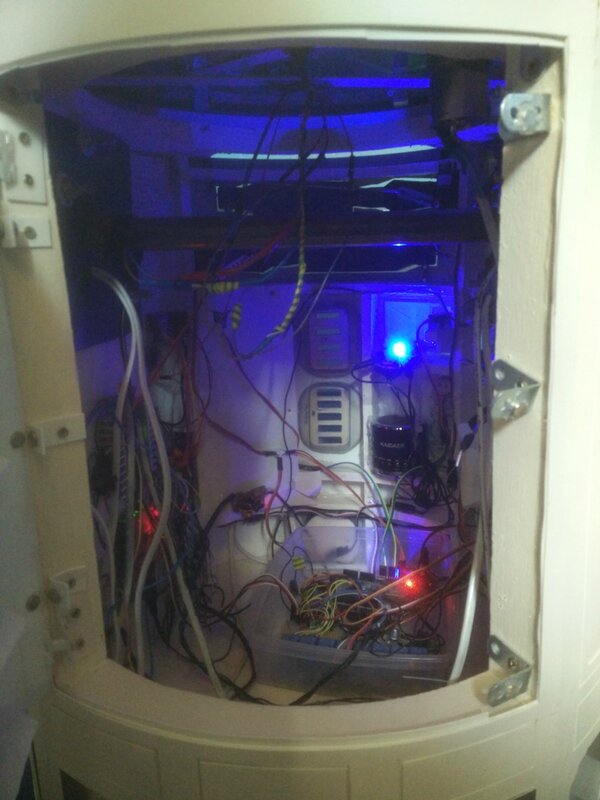

Ça commence a être le bord...la dedans!

CameraZOOM-20161130154453491

 J'en ai profité pour refaire une charnière déportée pour la porte avant

CameraZOOM-20161130155402327

Une petite vidéo des trappes



Officiellement R2D2 est de nouveau fini!!! et je ne devrais plus perdre de porte vu quelle est accrochée à des charnières!!! :-)

Posté par christoams à 11:02 - Commentaires [0] - Permalien [#]

23 novembre 2016

Porte (bonheur?)

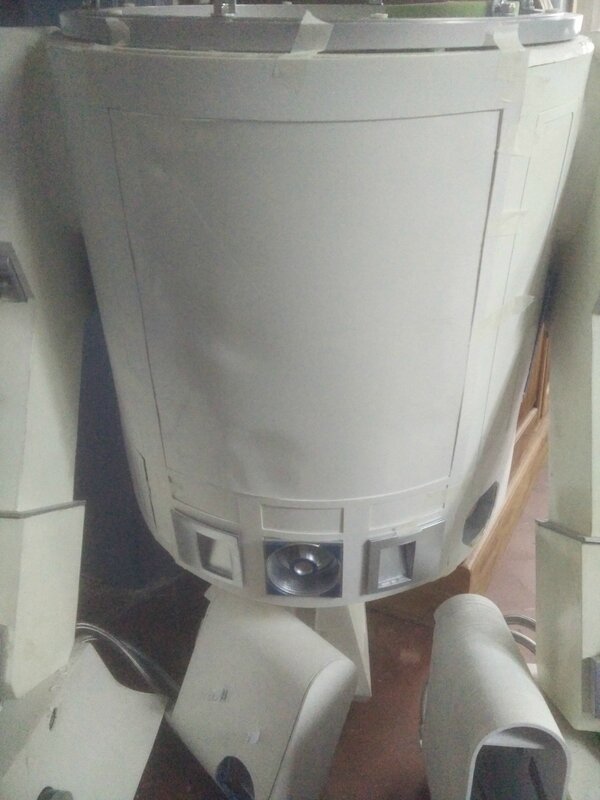

La porte arrière de R2D2 est terminée, voila ce que ça donne
CameraZOOM-20161123152136511



Sésame ouvre toi!
CameraZOOM-20161123152607989

La porte est constituée de 2 couches de "peau" de Styrène de 2mm et 1 mm, la peau de 2mm sert de cadre et a été thermoformée directement sur R2D2, la 2ème peau de 1mm est juste collée sur la 1ère peau. La porte est maintenue par 2 charnières déportées (les charnières du goulag!), j'ai essayé de faire la cinématique (étude du mouvements) d'une charnière déportée à un axe, mais il y avait toujours un truc qui n'allait pas... je suis donc passé à une charnière déportée 3 axes, comme ça plus de problème :-). Une fois la porte fermée, une douzaine d'aimants neodyme maintiennent la porte en place (j'ai testé dans tous les sens R2D2, et ça ne bouge pas).



Les charnières déportées:

La charnière peut bouger sur 3 axes et peut se déporter d'environ 12 mm.
charniere_porte_arrier_v2

Pour ceux qui seraientt intéressés, voila les 4 fichiers stl pour les imprimer:

charniere_porte_arrier_v2_droite

charniere_porte_arrier_v2_gauche

charniere_porte_arrier_v2_milieux_droite

charniere_porte_arrier_v2_milieux_gauche

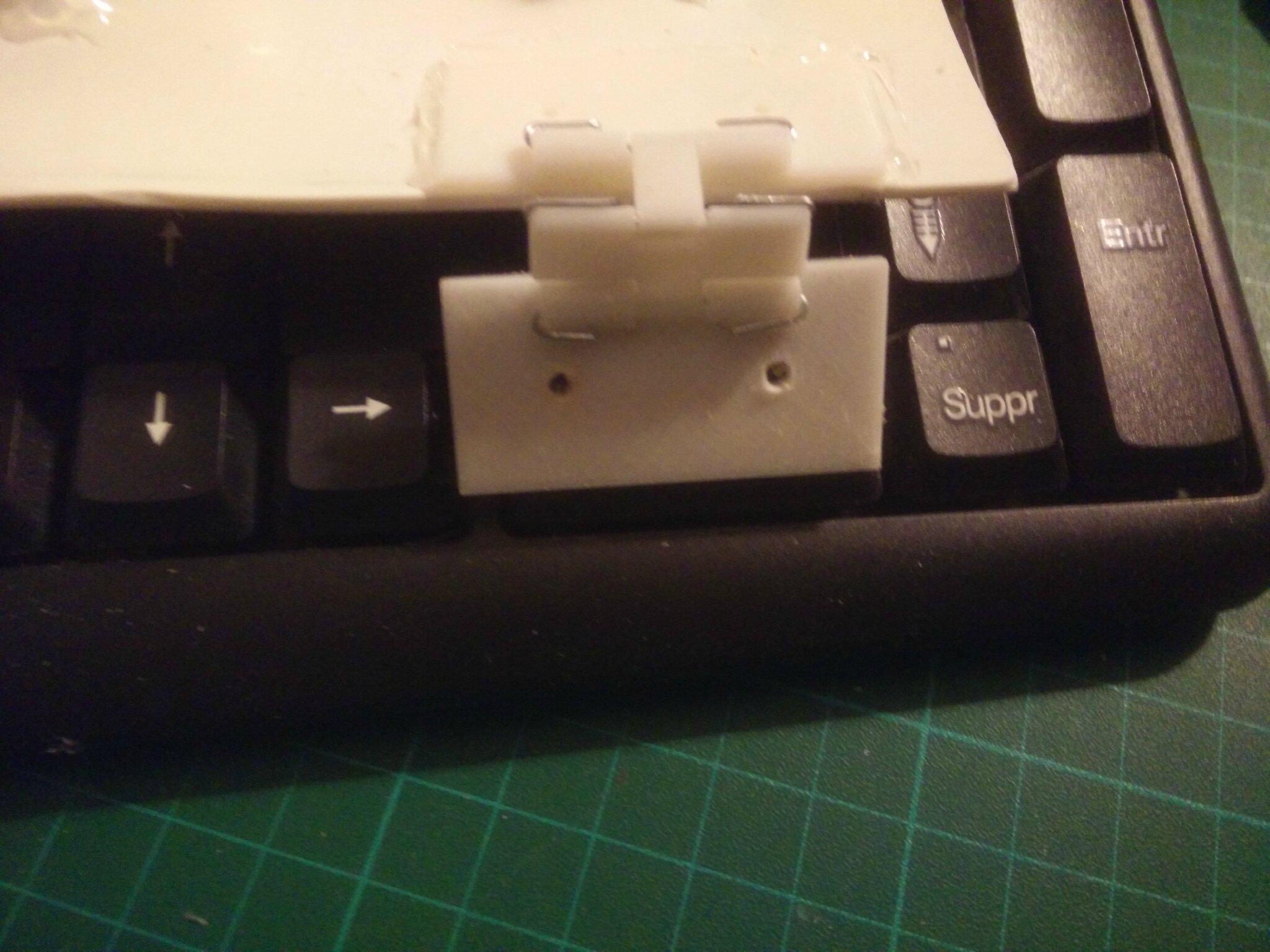

Du fils de fer 1mm sert d'axe

CameraZOOM-20161122215626539

CameraZOOM-20161123093139939





Les peaux:

 Mise en place de la 1ère peau de 2mm

CameraZOOM-20161122223526334

CameraZOOM-20161123141417338

On vérifie que cela s'ouvre bien

CameraZOOM-20161122223424177

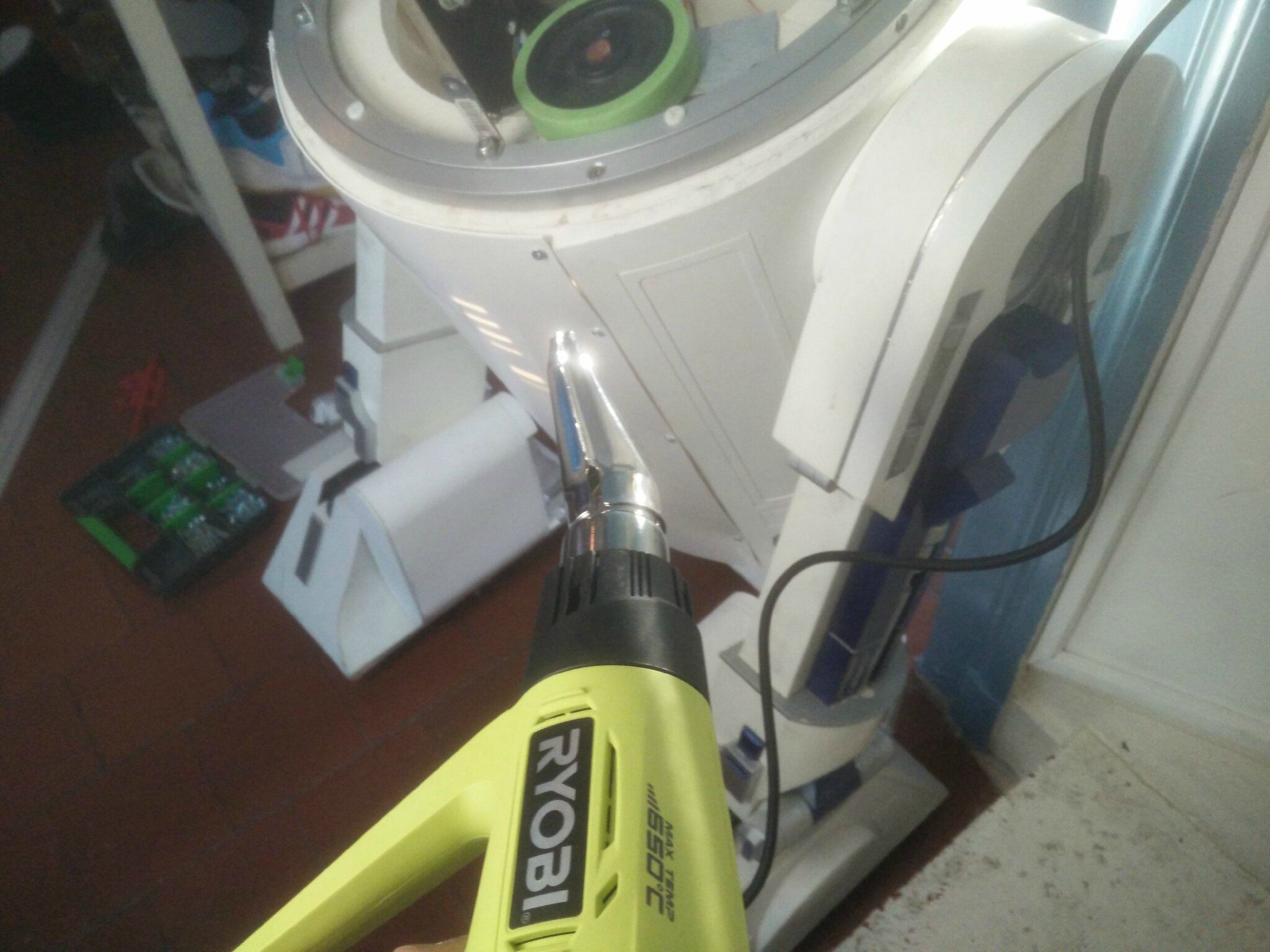

Puis pour ajuster le cintrage de la porte, un petit coup de décapeur thermique

CameraZOOM-20161123141424693

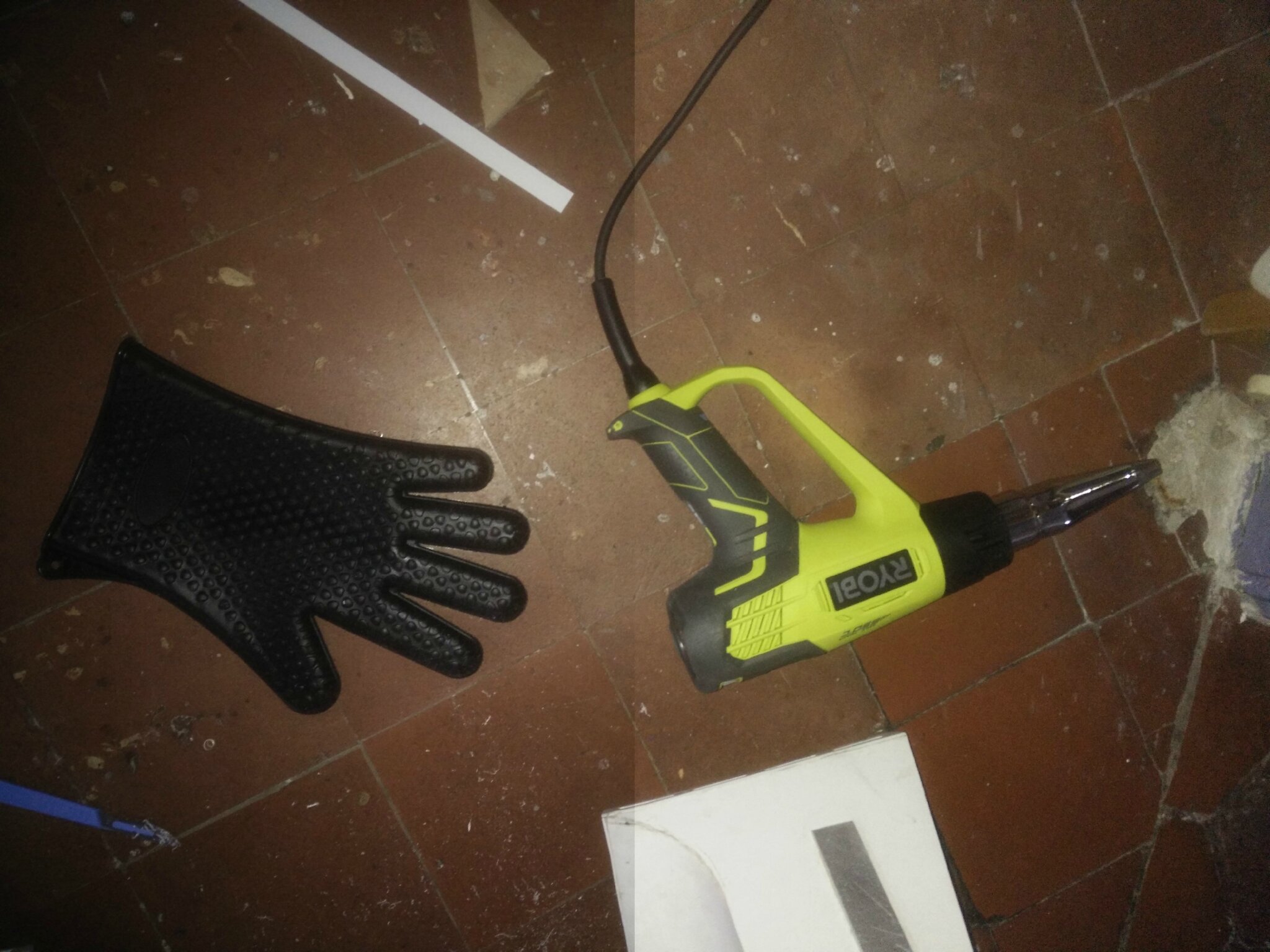

Une fois que l'on s'est bien cramé les mains, on utilise des gants "spéciale chaleur!!!"

CameraZOOM-20161123141435830



Je n'ai pas encore la main (cramée) d'expert au niveau thermoformage, dans la précipitation j'ai utilisé le manche d'un tournevis pour appuyer sur la porte encore chaude...résultat on voit des marques... a part avec du mastique, je ne vois pas trop comment rattraper ça.

CameraZOOM-20161123143117270



CameraZOOM-20161123141417338

Puis mise en place de la 2ème peau

CameraZOOM-20161123152142691



CameraZOOM-20161123152709898



J'attends avec impatience les "Return coins" de Sutaibot qui remplaceront avantageusement ce que j'ai fait (Si ça intéresse quelqu'un je donnerai les 2 anciens Returns Coin)

Posté par christoams à 21:42 - Commentaires [0] - Permalien [#]

11 novembre 2016

The door

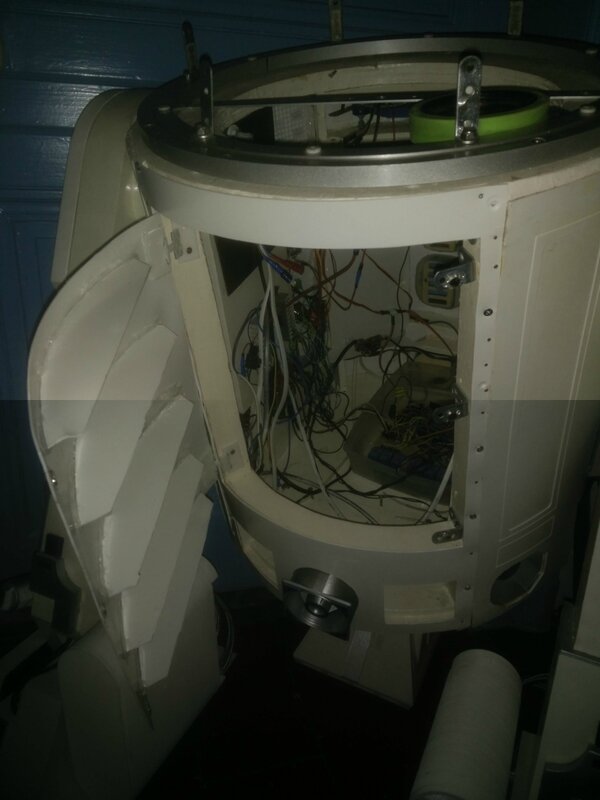

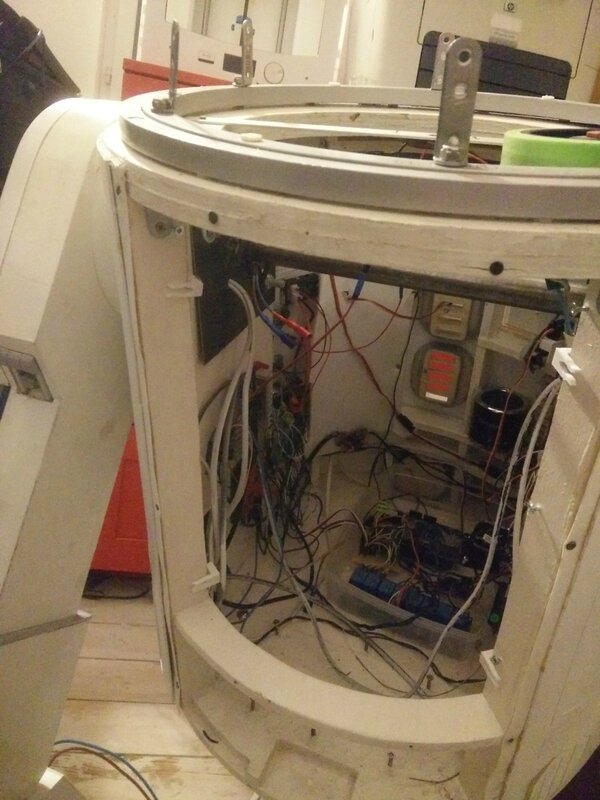

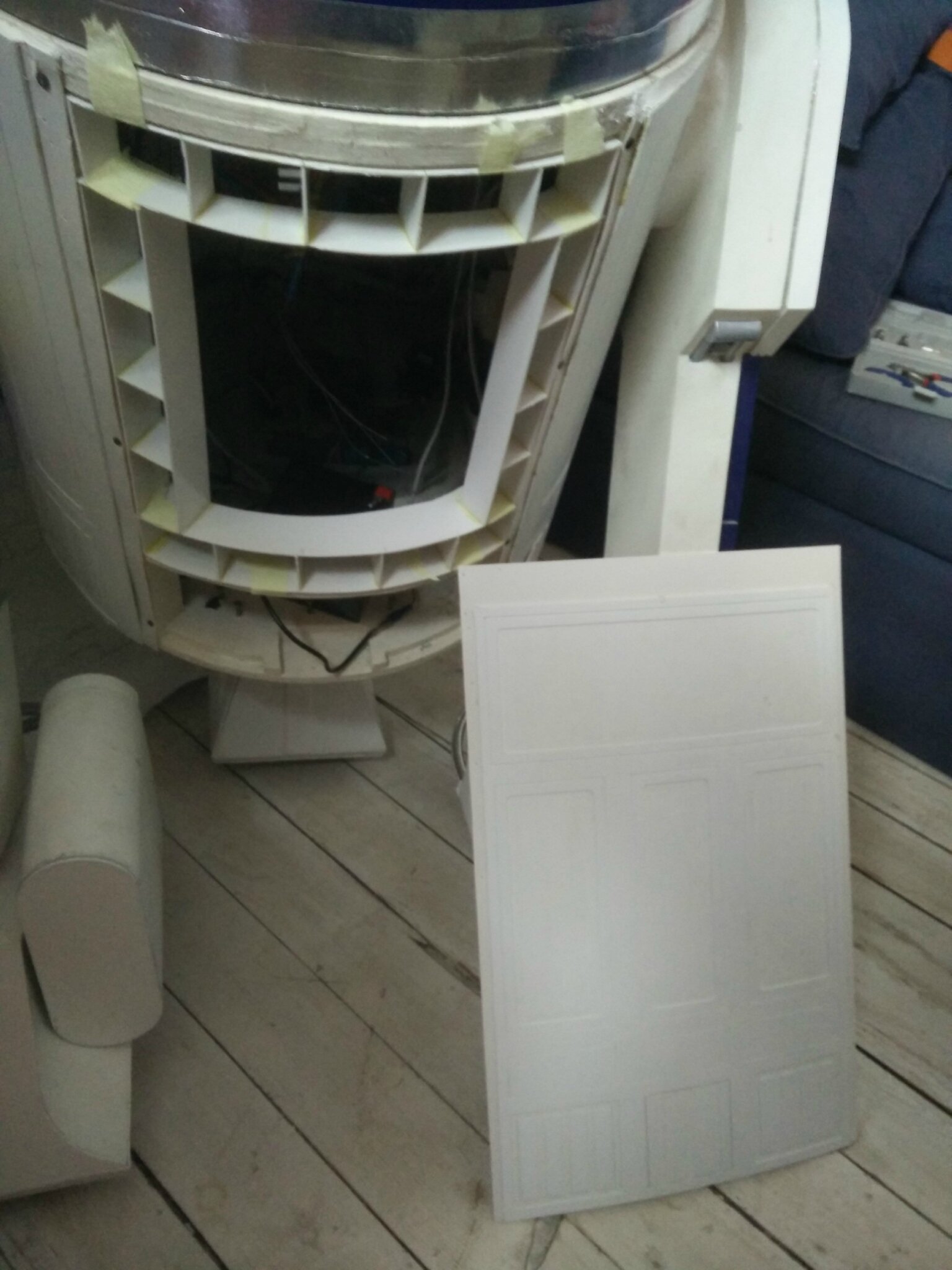

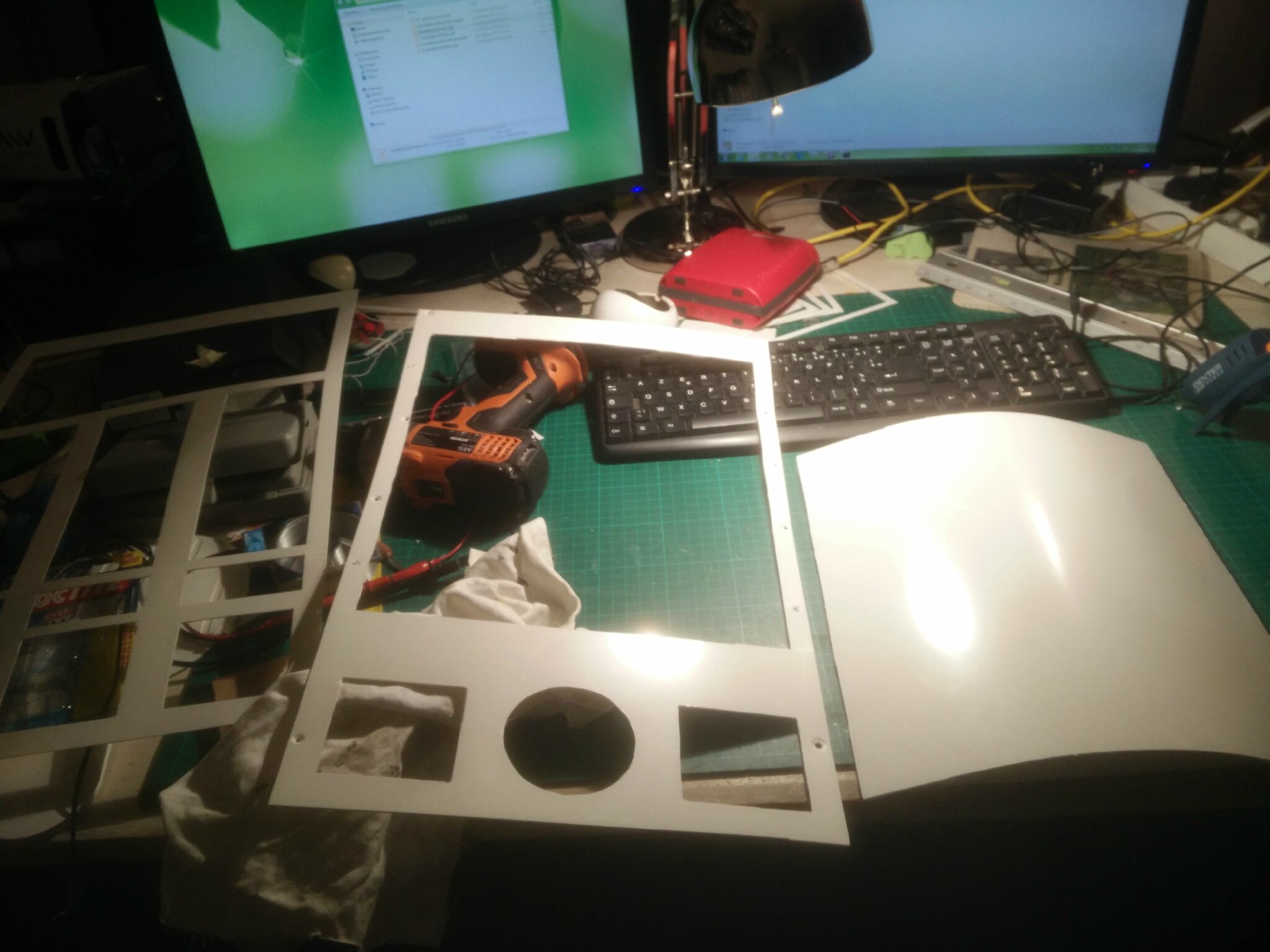

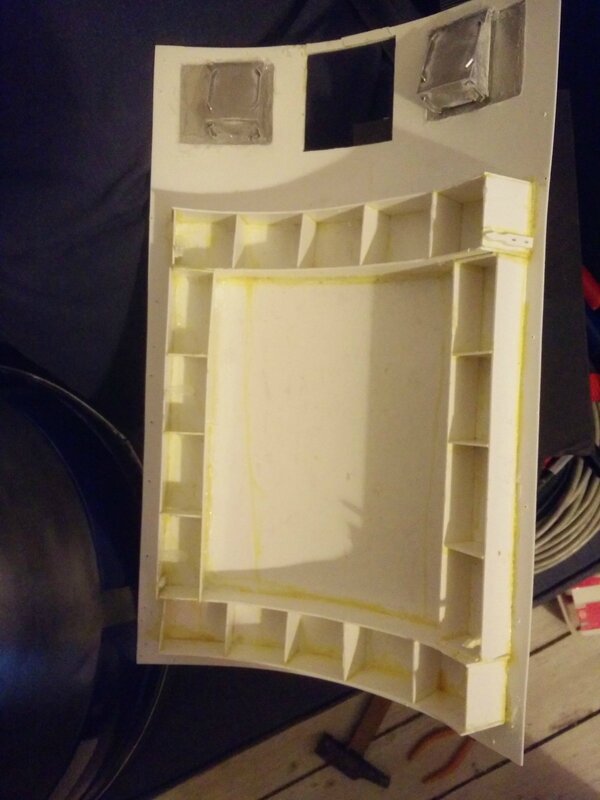

Reconstruction complète de la porte arrière de R2D2, je vais changer de système et mettre une porte  fixe sur charnières (comme ça impossible "d'oublier" la porte quelque part!!!)  de plus,  ça sera plus pratique  pour la fermeture (l'ancien système n'étant pas terrible...).



CameraZOOM-20161108205413309



J'ai essayé de refaire les "return coin" mais ils sont moches...Sutaibot a eu la gentillesse de me proposer de les refaire, (les anciens venaient également de sa production, avec découpe laser et tout et tout, du beau boulot), un énorme merci à lui.

CameraZOOM-20161108224107292

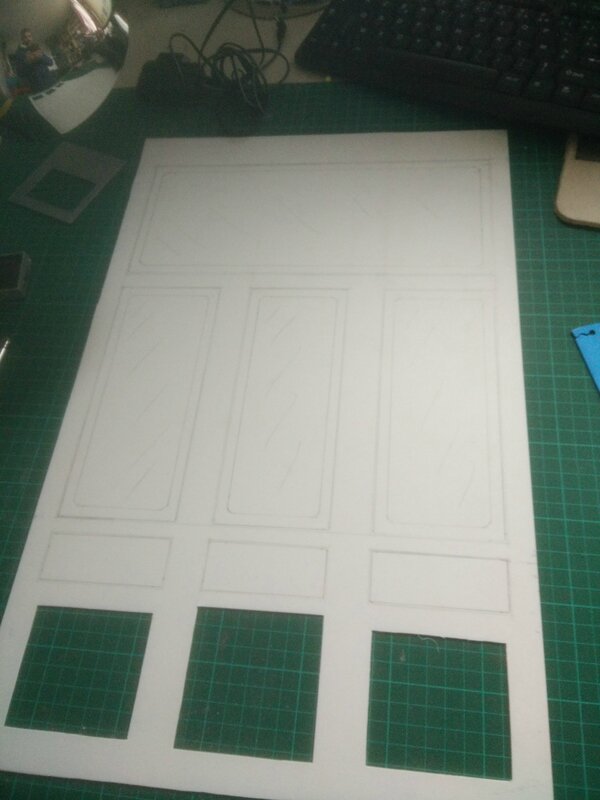

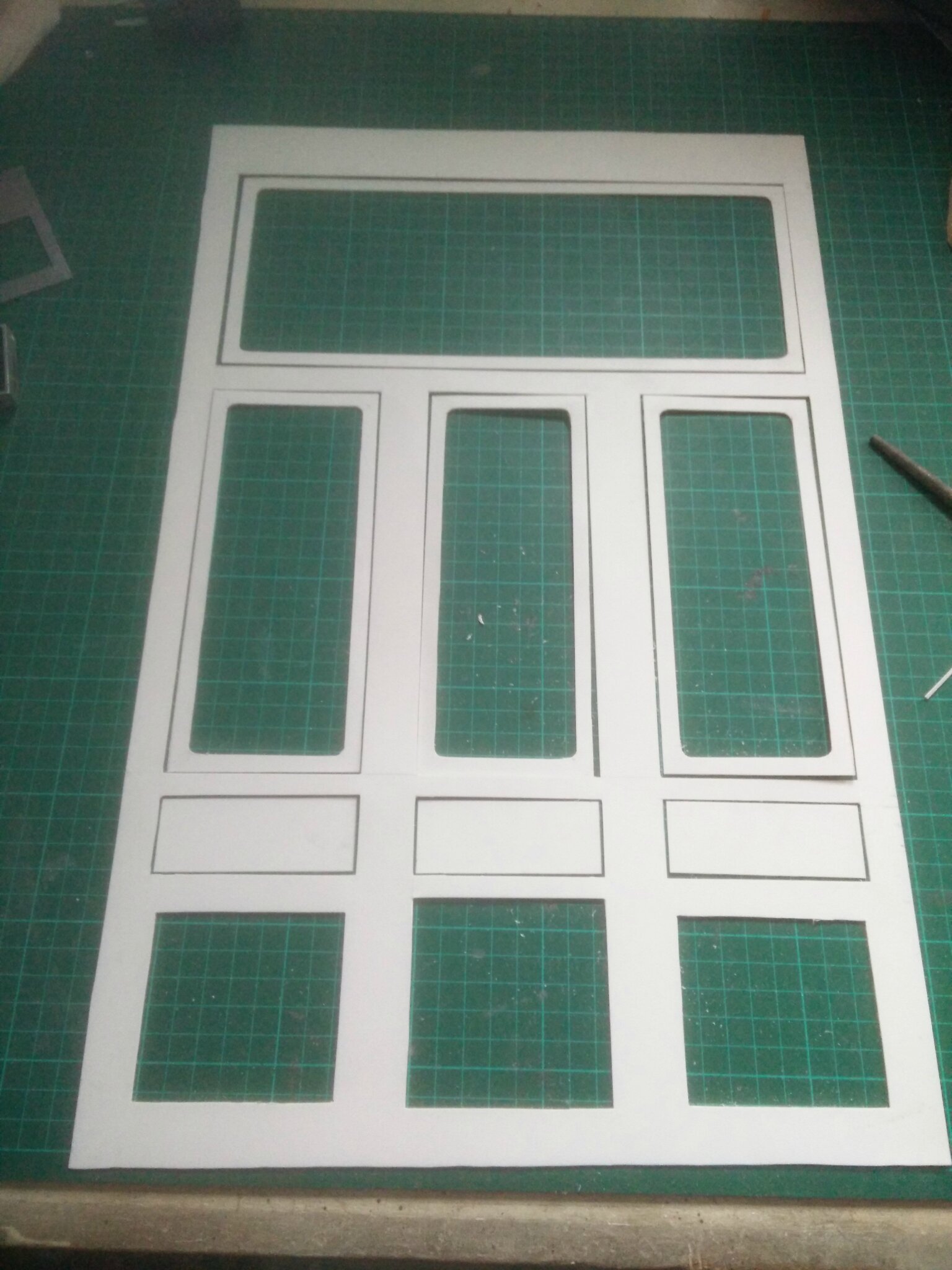

Dés fois on s'embête pour rien, une simple feuille imprimée sur traceur et hop ça fait la blague!!! (je déconne c'est le patron).

CameraZOOM-20161109104900533

Les "peaux" serront faite en deux partis, la 1er de 2 mm tiendra les "Coins Return" et "Power Couplers" et donnera la forme de la porte qui s'ouvrira sur charnière. La 2eme "peau" d'1mm cachera les fixations de la 1ere et mettra en relief les différentes zone.

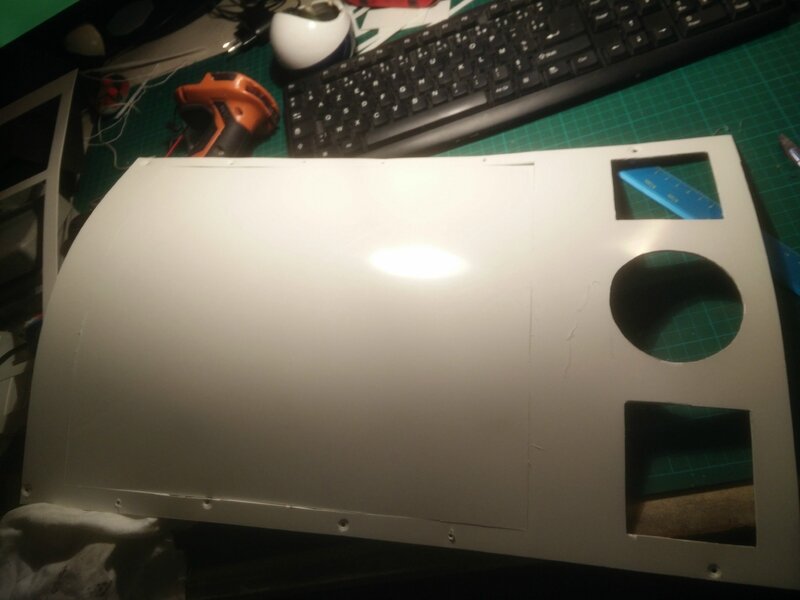

1ere "peau":

CameraZOOM-20161115212955606





2eme "peau"
CameraZOOM-20161116115239233



Un coup de cutter magique:CameraZOOM-20161116161330722

On installe la 1er "peau" et on met un coup de décapeur thermique pour un peu "thermoformer" le styren.CameraZOOM-20161109163220530

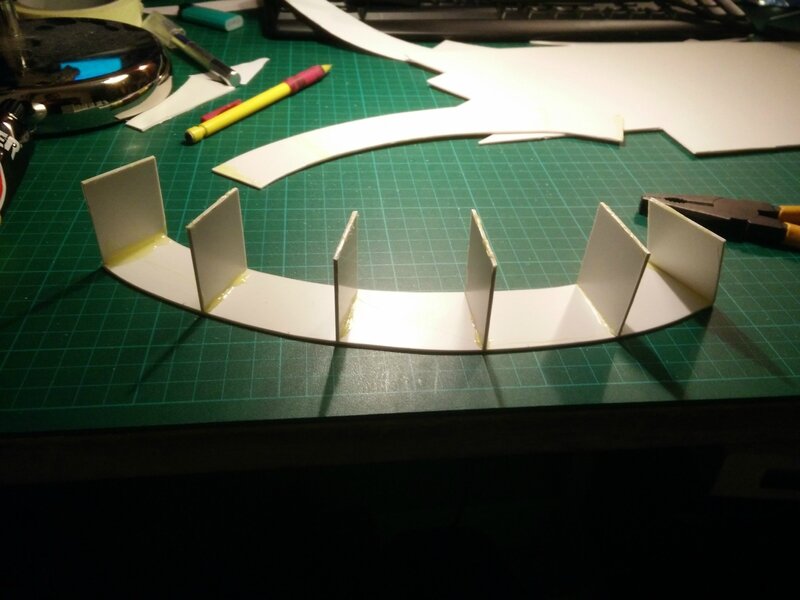

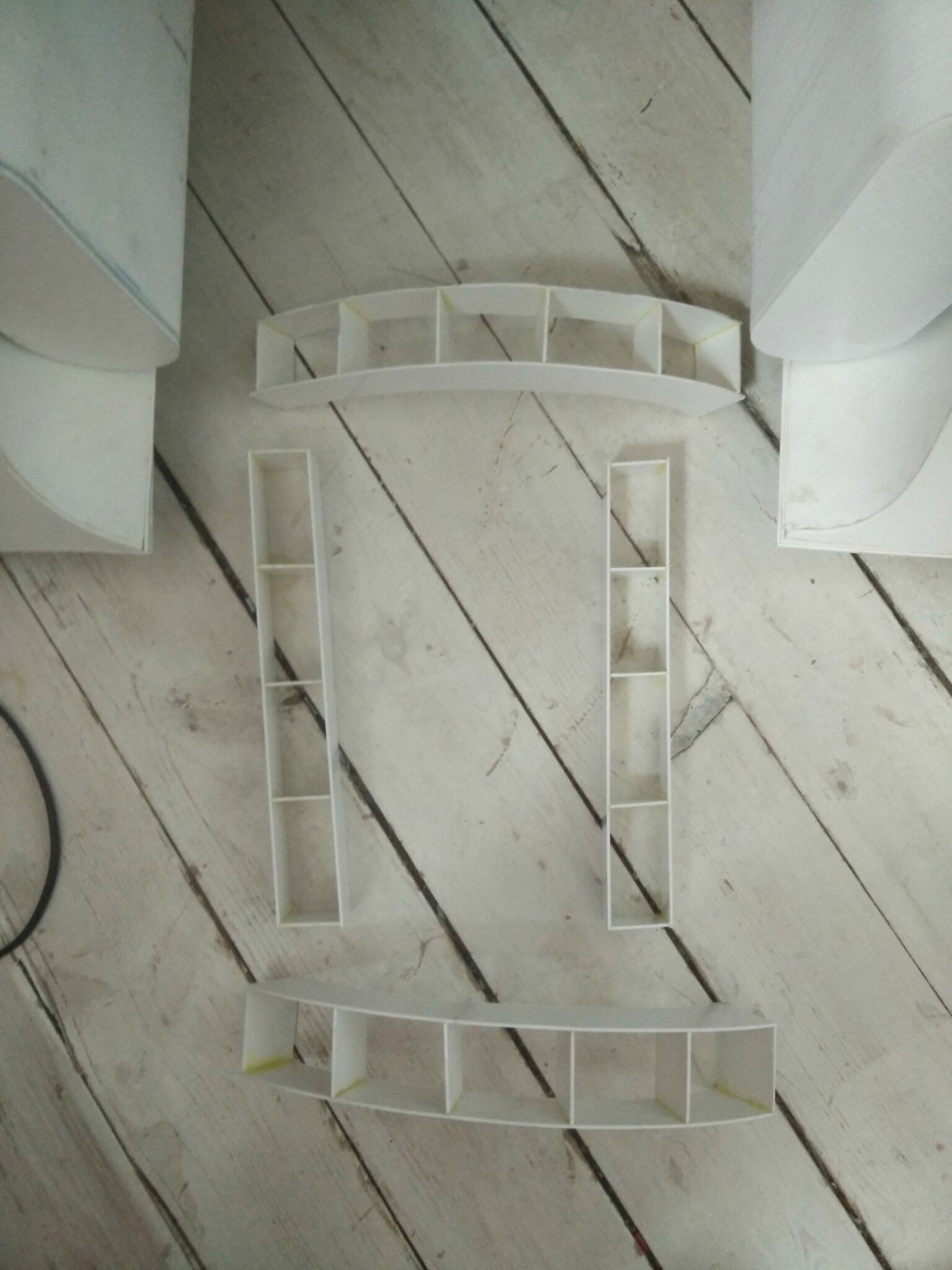

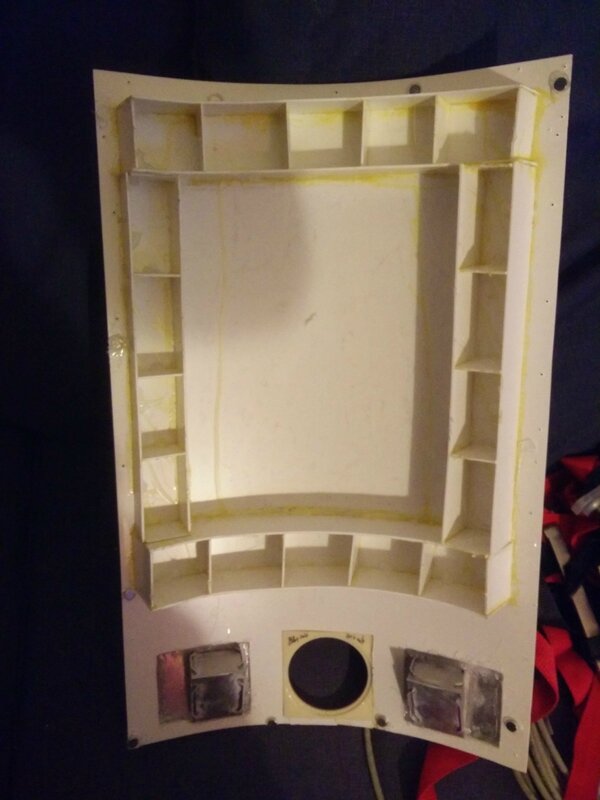

 Puis on rajoute des nervures pour conserver la forme arrondie de la porte

CameraZOOM-20161116222455580



J'avais au préalable, prés découpé la porte pour que la découpe une fois arrondie soit plus facile

CameraZOOM-20161117225534755

CameraZOOM-20161117225545560



Les 3 éléments finaux de la porte arrière de R2D2:

CameraZOOM-20161117225804479

Il reste a finir de thermoformer la porte (les arrondies sur le coté) et imprimer des charniers déporté pour ouvrir la porte.

Posté par christoams à 12:59 - Commentaires [0] - Permalien [#]


07 novembre 2016

Paris Manga & SCI-FI SHOW Balade de R2D2

Ce week-end R2D2 a fait une sortie au parc d'exposition Paris Manga  & SCI-FI SHOW porte de Versaille à Paris.

Une sortie bien sympathique, R2D2 a toujours du mal a se frayer un chemin, arrêté par le public pour cause de selfie, caresse et curiosité :-)

Merci à PtitLaulau pour l'organisation du salon ainsi que Sylvain, Jean-Michel, Luis et Raphael.

Bon, petit point négatif, comme je suis un (énorme) boulet, j'ai réussi à oublier dans le parking, l'énorme porte qui ferme l'arrière de R2D2...j'ai appelé le salon mais ils n'ont rien trouvé...faire et refaire c'est toujours travailler...la seule chose de bien dans l'histoire c'est que je pourrai retravailler mon système d'accroche qui n'était pas terrible....

CameraZOOM-20161105171907640

CameraZOOM-20161105111502315



CameraZOOM-20161105103946188

CameraZOOM-20161105104000970



15002375_10210079651443428_6204358584877793727_o(@copyright PtitLaulau)



CameraZOOM-20161105111521680

CameraZOOM-20161105124755827

FILE0009

FILE0017

FILE0023

FILE0039

FILE0052

FILE0060

FILE0063

FILE0070

FILE0076

FILE0086

FILE0088



Preparation de R2D2 avant le salon...

CameraZOOM-20161103211109046



Des petites vidéo:

R2D2 se fait agresser par Deadpool et a envie de lui rouler dessus!!! :-)

 R2D2 et BB8



Posté par christoams à 11:46 - Commentaires [0] - Permalien [#]

29 avril 2016

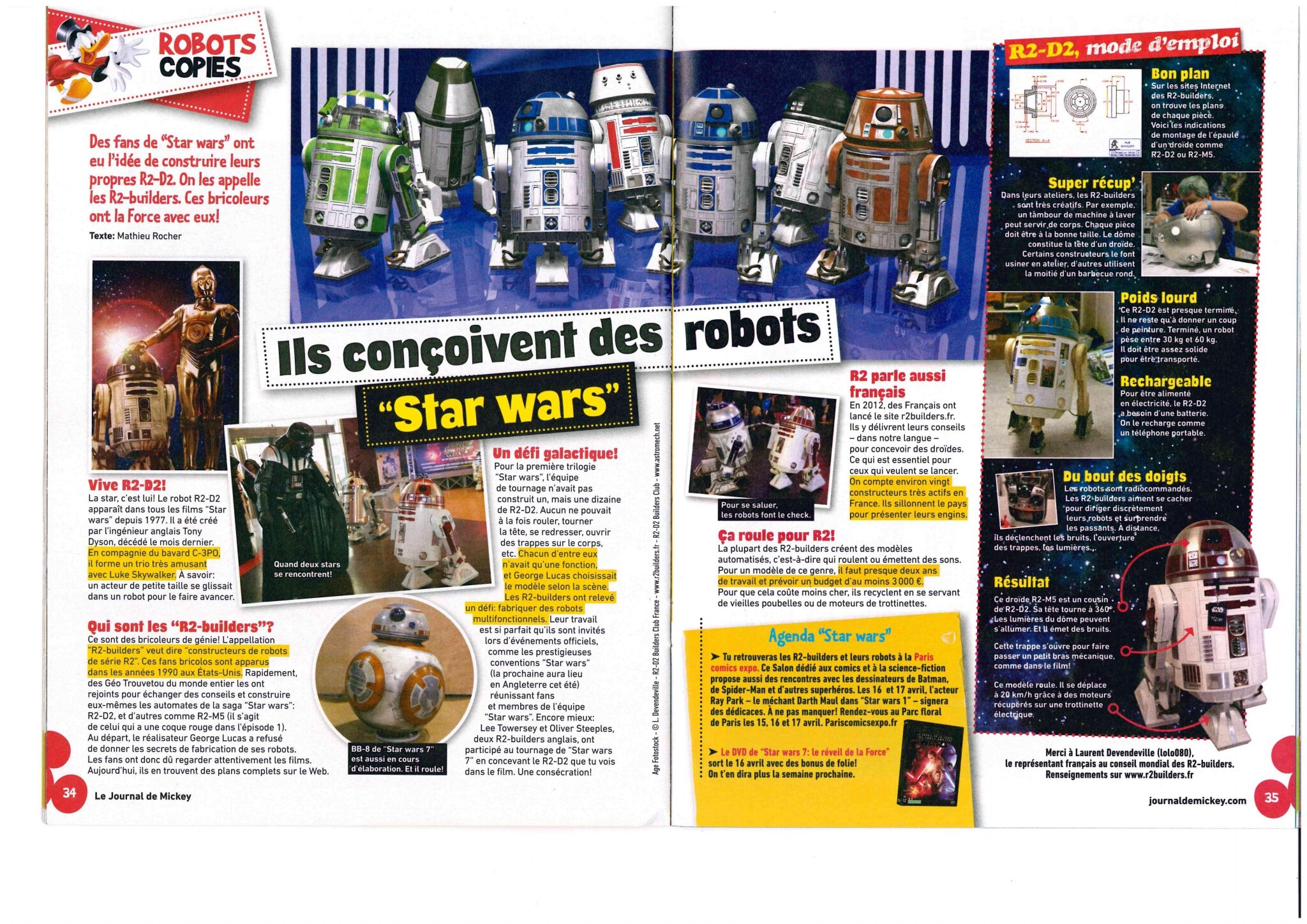

R2D2 dans le journal de Mickey

Un collégue constructeur de R2 a envoyé plusieurs photo de droïde à un journaliste du journal de Mickey et j'ai eu la surprise de voir mon R2D2 (photo d'il y a au moins un an donc R2 non terminé) dans le journal :-) (la photo à droite ou le journaliste dit qu'il ne reste "qu'à donner un coup de peinture" (et 3000 autres trucs à finir!!!)):



journal de micket R2D2 couverture-page-001

journal de micket R2D2-page-001



Posté par christoams à 17:25 - Commentaires [0] - Permalien [#]

17 mars 2016

R2D2 est fini!

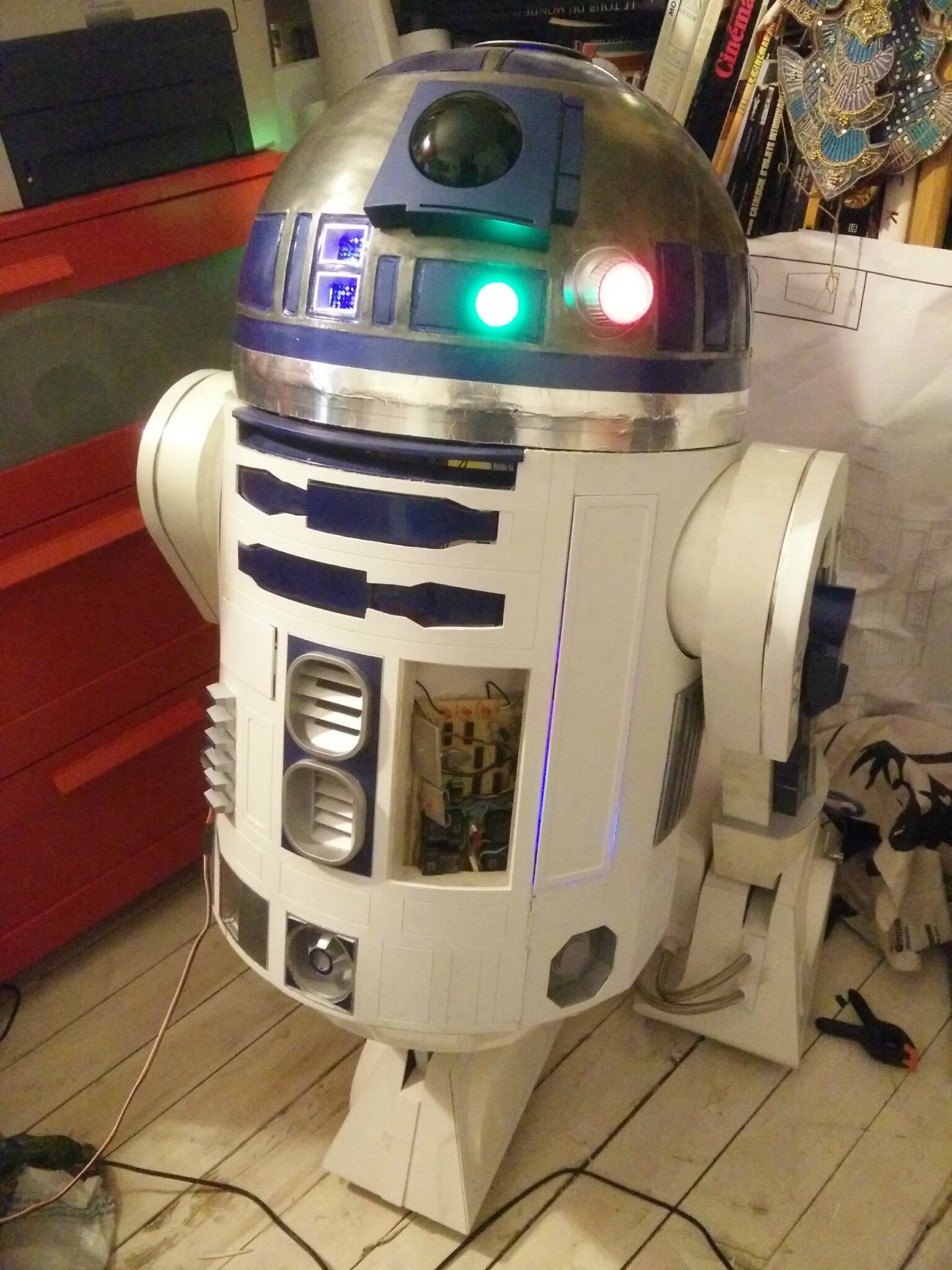

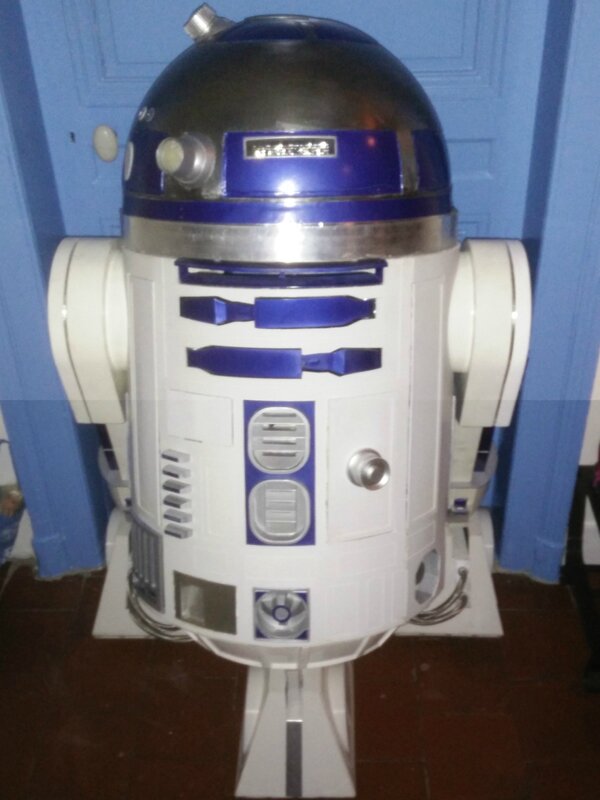

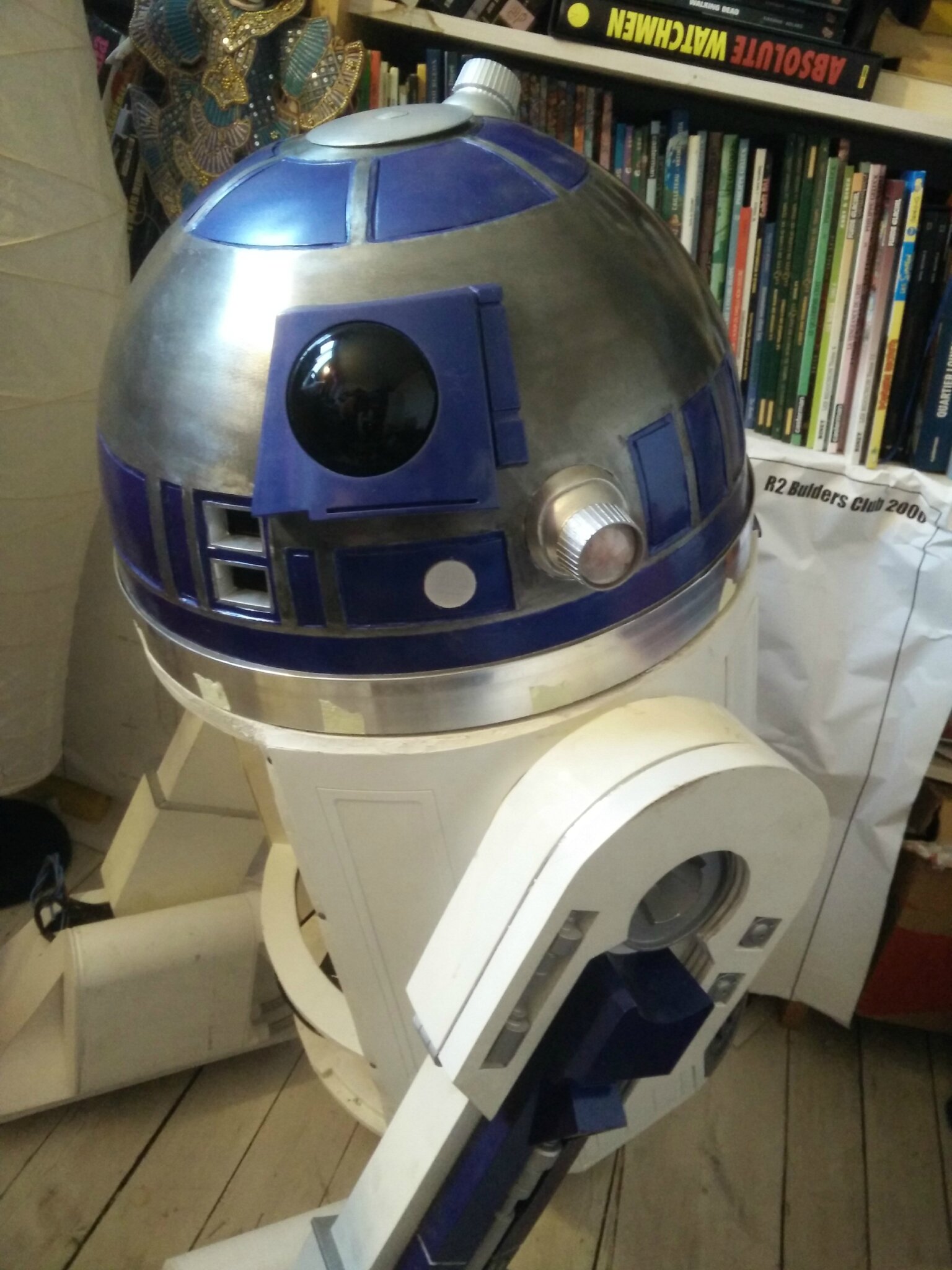

Grande nouvelle, R2D2 est fini, après 3 ans pile poil de construction, l'objectif premier est atteint (un R2D2 ressemblant, qui roule et fait du son plus quelques gadgets).

IMG_20160317_173716661

Voici une petite vidéo du résultat :

Chose étrange, j'ai fini la construction le jour quand est mort Tony DYSON (le Papa de R2D2) un appel du destin...

La construction de R2D2 m'a appris plein de trucs,à travailler le bois, la fibre de verre, le métal, les microprocesseurs, la programmation, l'electronique, les imprimantes 3d et la mécanique. Tout un univers que je ne connaissais pas. Forcement, j'ai rencontré plein de gens passionnés par les nouvelles technologies, l'univers Star Wars, des doux dingues, des rêveurs et des furieux. Cela m'a ouvert sur plein d'autres choses et pour tout ça, un grand merci!

Merci aux R2builder sans qui cela n'aurait pas été possible, plus particulièrement Sutaibot, Lolo, Boris, Ouessan, Xoff, Padawan-49, boblejedi, e-fan, THX-1138, iemo, j'en oublie forcément...Merci à Fab (mon collègue que j'ai saoûlé pendant 3 ans à coup de r2 par ci et par là), l'autre Fab, Fred, les copains qui passaient à la maison voir l'avancement de R2. Merci à mes parents pour leur relecture ainsi qu'a Pierre pour ses maths . Merci a ma fille de jouer avec R2 et de bricoler de temps en temps avec moi, Merci à ma femme d'avoir supporté mon coté mono maniaque du R2 (hein chérie maintenant il peut aller dans le salon :-) ). Cela va me faire drôle de plus bricoler dessus, on s'habitue au bout de 3 ans...mais pour pas m'embêter j'ai commencé son petit frère, BB-8. A suivre donc pour une nouvelle aventure.

A bientôt les amis.

 ps: voici les adresses de mes different blog:

Domochris, regroupe l'ensemble de mes blogs:

DomoChris

Domotique, objet connecté, R2D2, tour du monde

http://domochris.fr

BB-8, toujours dans l'univers Star Wars, construction du nouveau Droïd a l'echelle 1:

-Domotique, Bricolage, Arduino etc, voici toute une panoplie d'un univers Geek mais pas que:

http://domo.domochris.fr

Voyage et tour du monde:



Posté par christoams à 18:02 - Commentaires [3] - Permalien [#]

04 février 2016

Commande des portes via une voie déjà utilisée

Cela faisait quelques temps que je n'avais pas touché R2 (Bouh pas bien!!) surtout qu'il ne reste pas grand chose pour le finir...Peut être la peur de finir (et non de gagner!) vu que cela fait pas presque 3 ans que je suis dessus.

J'avais mis en place il y a quelques temps la motorisation de deux portes sur le corps de R2 mais je n'avais pas encore fait la commande de ces trappes. Ma télécommande n'ayant que 7 voies (en gros je peux télécommander 7 choses différentes) je n'avais plus de place pour rajouter autre chose, j'ai donc  dû ruser, j'ai utilisé la voie qui commande les Utility Arms (bras utilitaires, les petits bras de R2) et je lis le signal de cette voie via une carte arduino, lorsque je détecte que la commande est a mi- chemin et qu'elle y est depuis au moins 4 secondes, je déclenche un ordre aléatoire qui ouvre et ferme les deux trappes. De la même façon, lorsque l'arduino detecte  que la télécommande est tout en haut, au bout de 4 secondes, les deux trappes s'ouvrent et reste comme ça, tant que la commande ne change pas. Au démarrage de R2, les deux trappes s'ouvrent pendant 10 secondes (j'accède alorsà l'ampli audio dans une des trappes pour l'allumer).

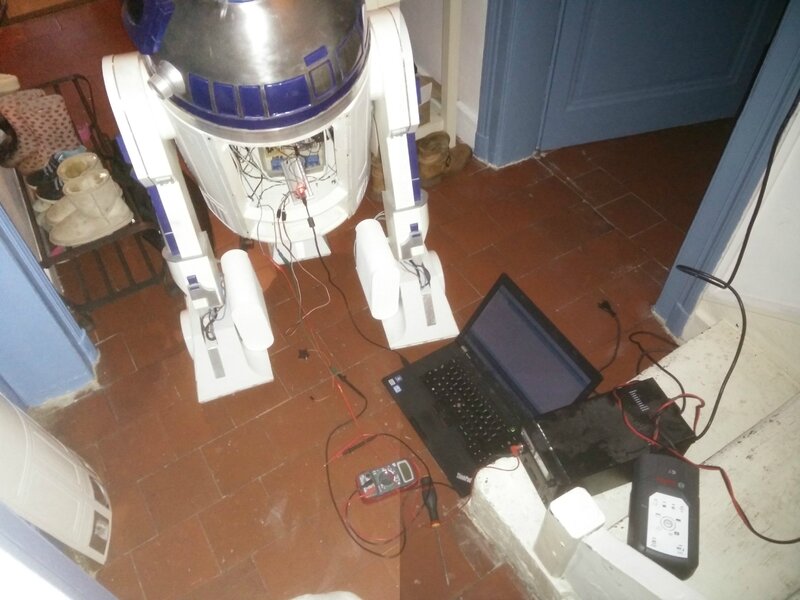

Au moment de brancher R2, toutes mes batteries etaient à plat, j'ai donc dü pour les tests, brancher R2 à une alim variable (non ce n'est pas un défibrillateur!)...

 CameraZOOM-20160204173703913

La petite vidéo du fonctionnement, la 2ème trappe a une patte de support cassée donc elle ne souvre pas, il me reste aussi à intégrer la carte arduino car pour l'instant elle est alimentée par le pc.

Pour ceux qui seraient intéressés, voici le code, les valeurs min moy et max de la voie de la télécommande sont paramétrables dans les variables du début de code, de même pour les courses min, max des servomoteurs. Pour calculer le temps ou la voie de la télécommande reste à la même place, j'utilise un delay (je sais c'est moche et remoche),j 'aurais pu calculer le temps réel lors du passage, mais c'est mon coté faignasse et  ça fonctionne bien comme ça! :-)



Trappe_corpslecture_RC_v2



Posté par christoams à 20:07 - Commentaires [0] - Permalien [#]

14 décembre 2015

Dernière ligne droite

On approche de la fin extérieure de R2D2 :-), je m'étais fixé la sortie de Star Wars 7 pour le finir, on en est pas loin.

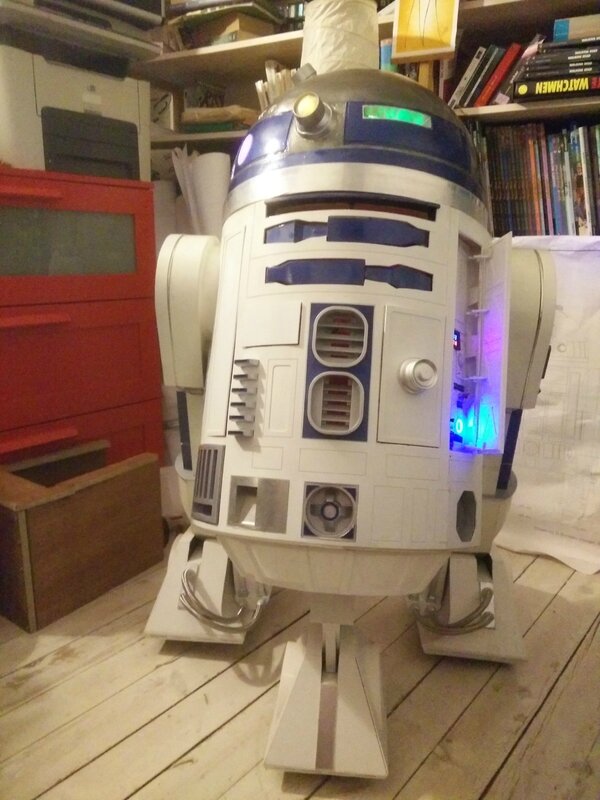

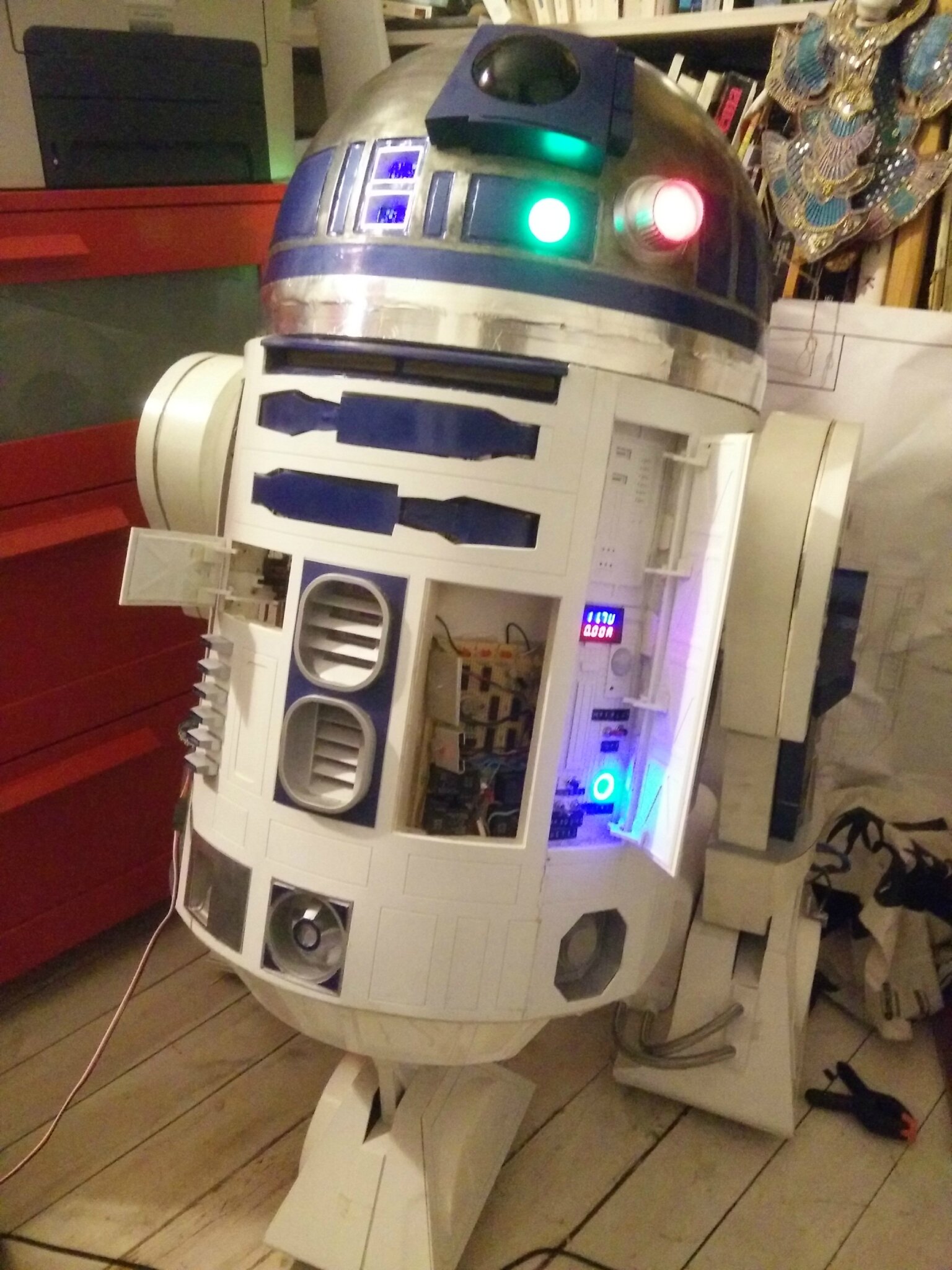

Voila l'état actuel:

CameraZOOM-20151213214535181CameraZOOM-20151214241355065

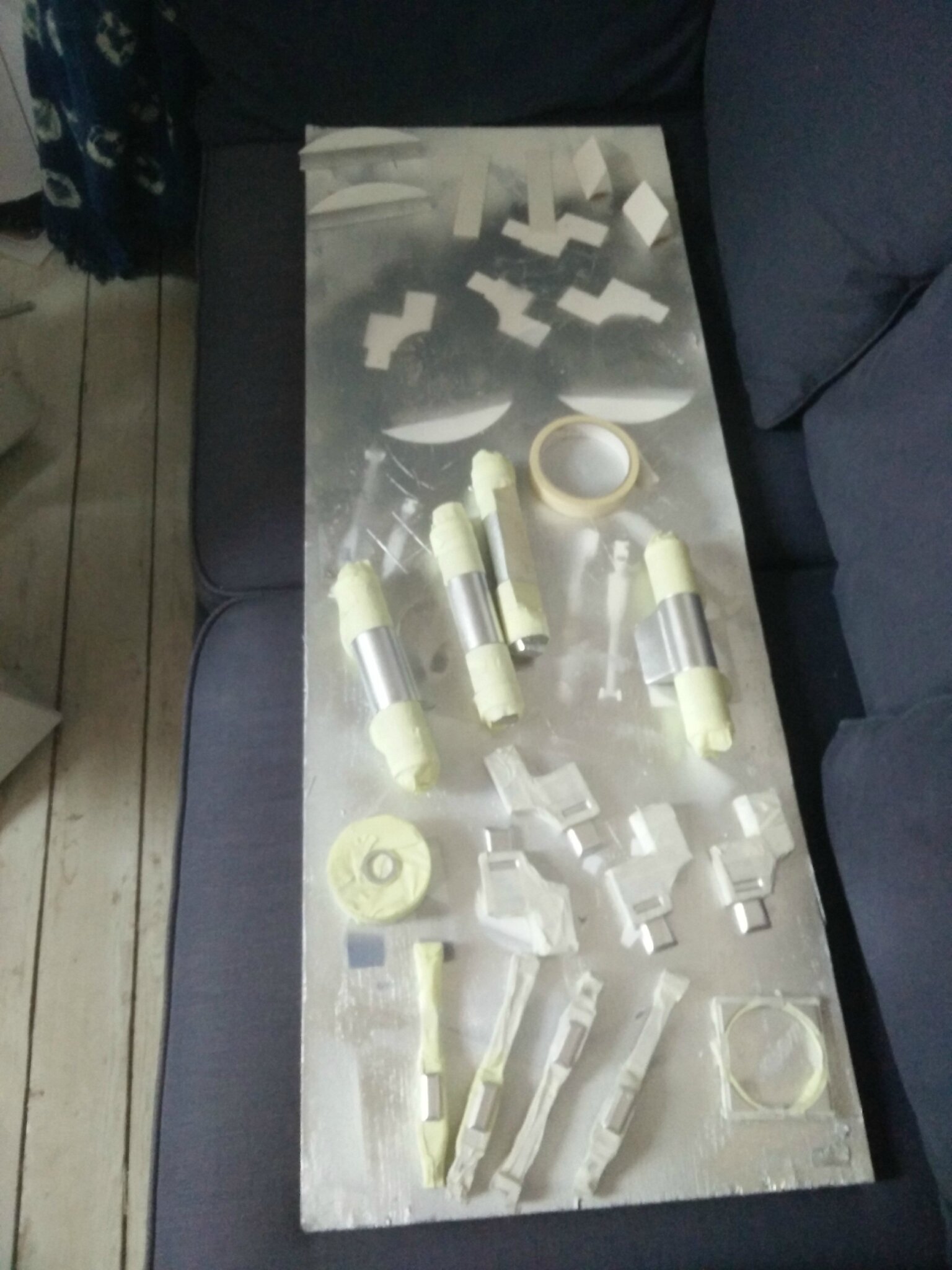

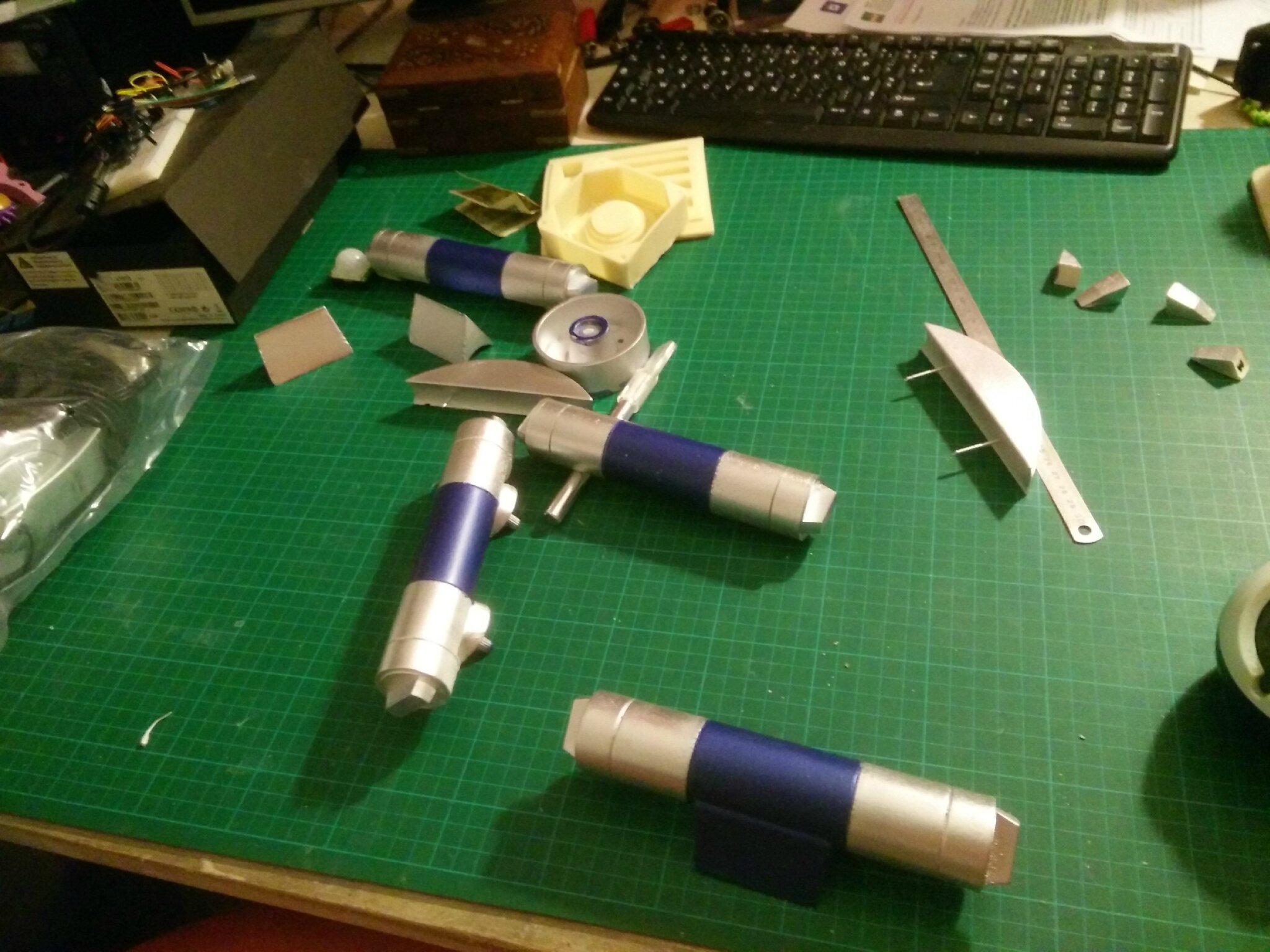

Préparation des pièces puis peinture:

CameraZOOM-20151213152703318

CameraZOOM-20151213154039744

CameraZOOM-20151213212134138



Les pièces rajoutées sont les suivantes:

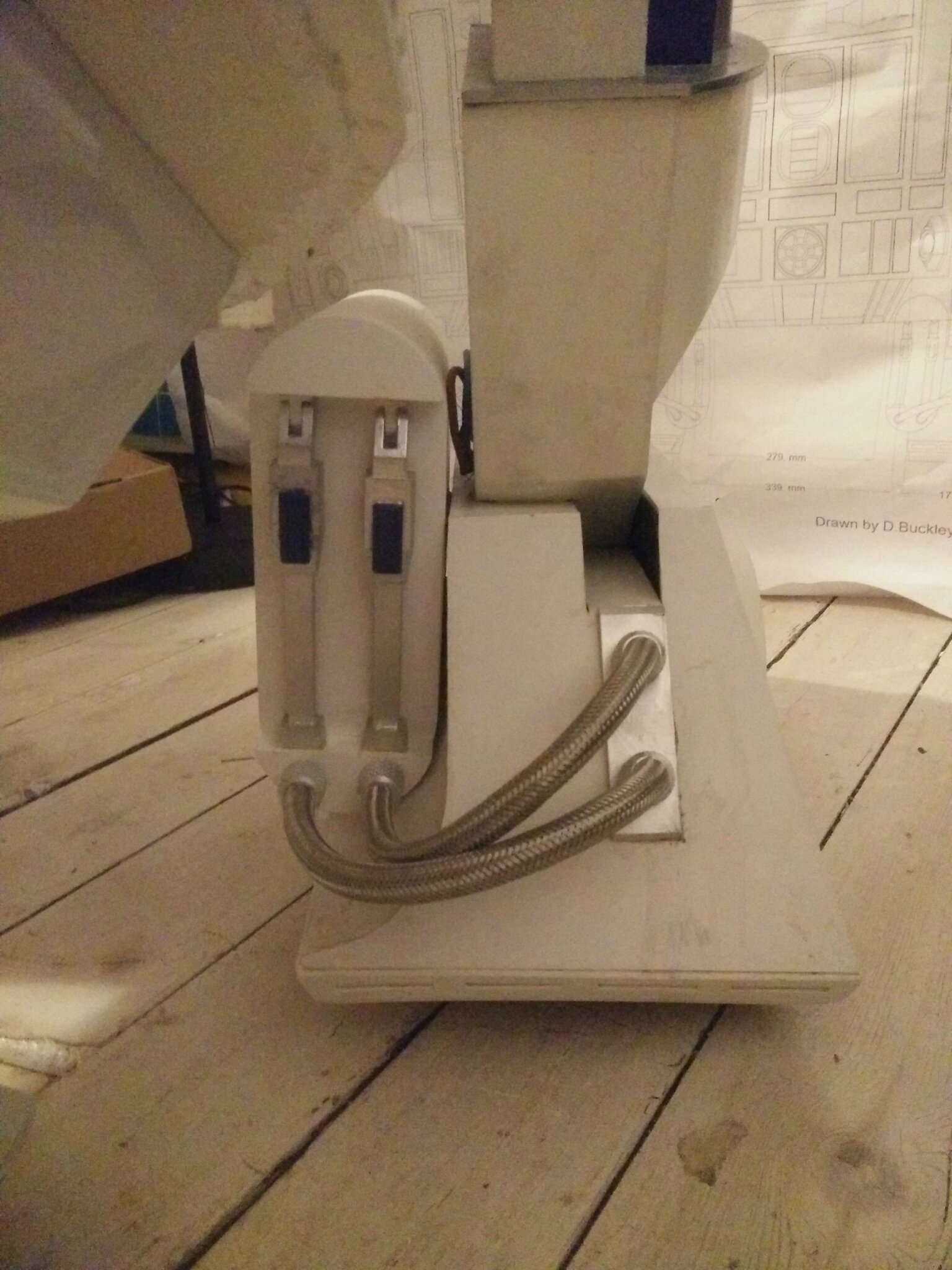

Battery Box Harnesses (harnais de batteries), Foot Hoses (tuyau de pied) et Foot Strips (bandes de pieds) :

CameraZOOM-20151213214315019

CameraZOOM-20151213214333303

Restraining bolt (boulon d'entrave):



CameraZOOM-20151213214449370

CameraZOOM-20151213214508164

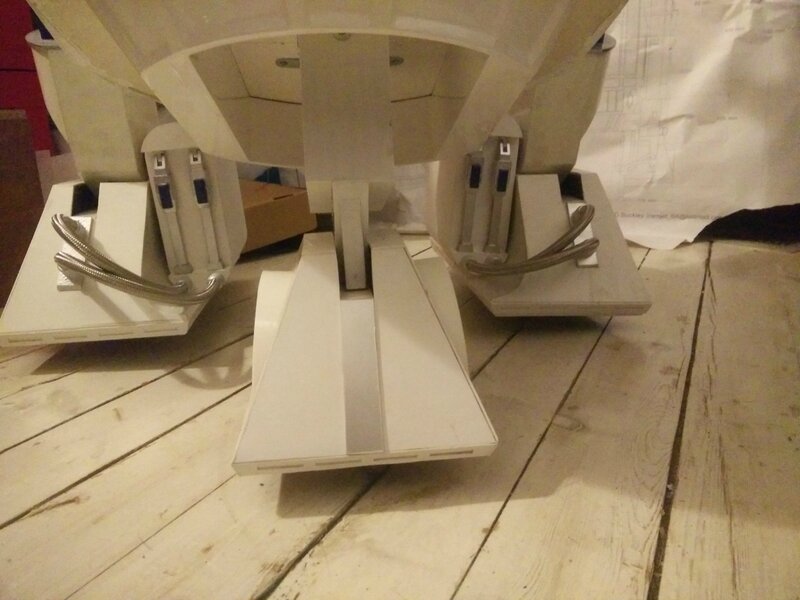

Foot Strips (bandes de pieds):

CameraZOOM-20151214241407100



Ankle Details (détails de cheville):



CameraZOOM-20151214241400559





Les pièces qui restent à fixer :

-Ankle Cylinder Wedges (cales de cylindres de chevilles)

-Ankle Cylinders (cylindres de chevilles)

-Ankle Cylinder Holders (supports de cylindres de chevilles)

-Power Couplers (coupleurs de puissance)

-Pocket Vents (aérations poches)

-Octagonal Ports (ports octogonaux)

CameraZOOM-20151213230735339

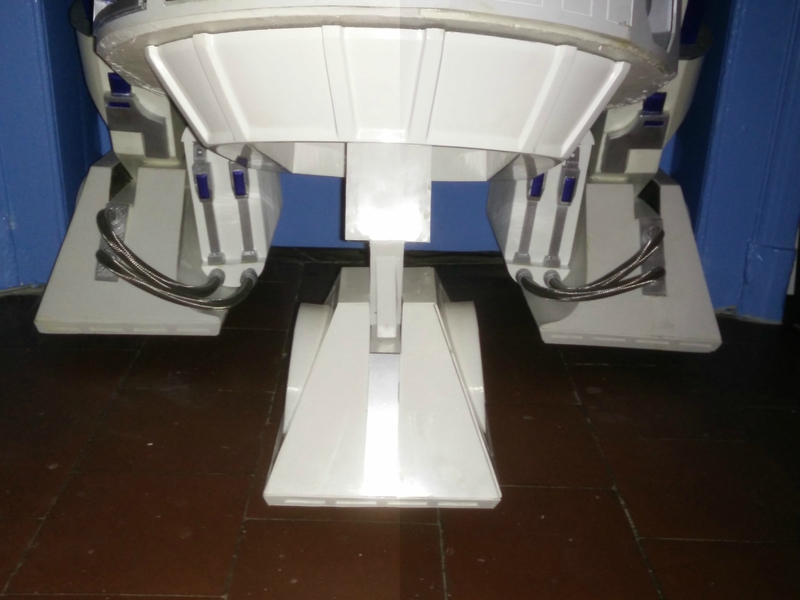

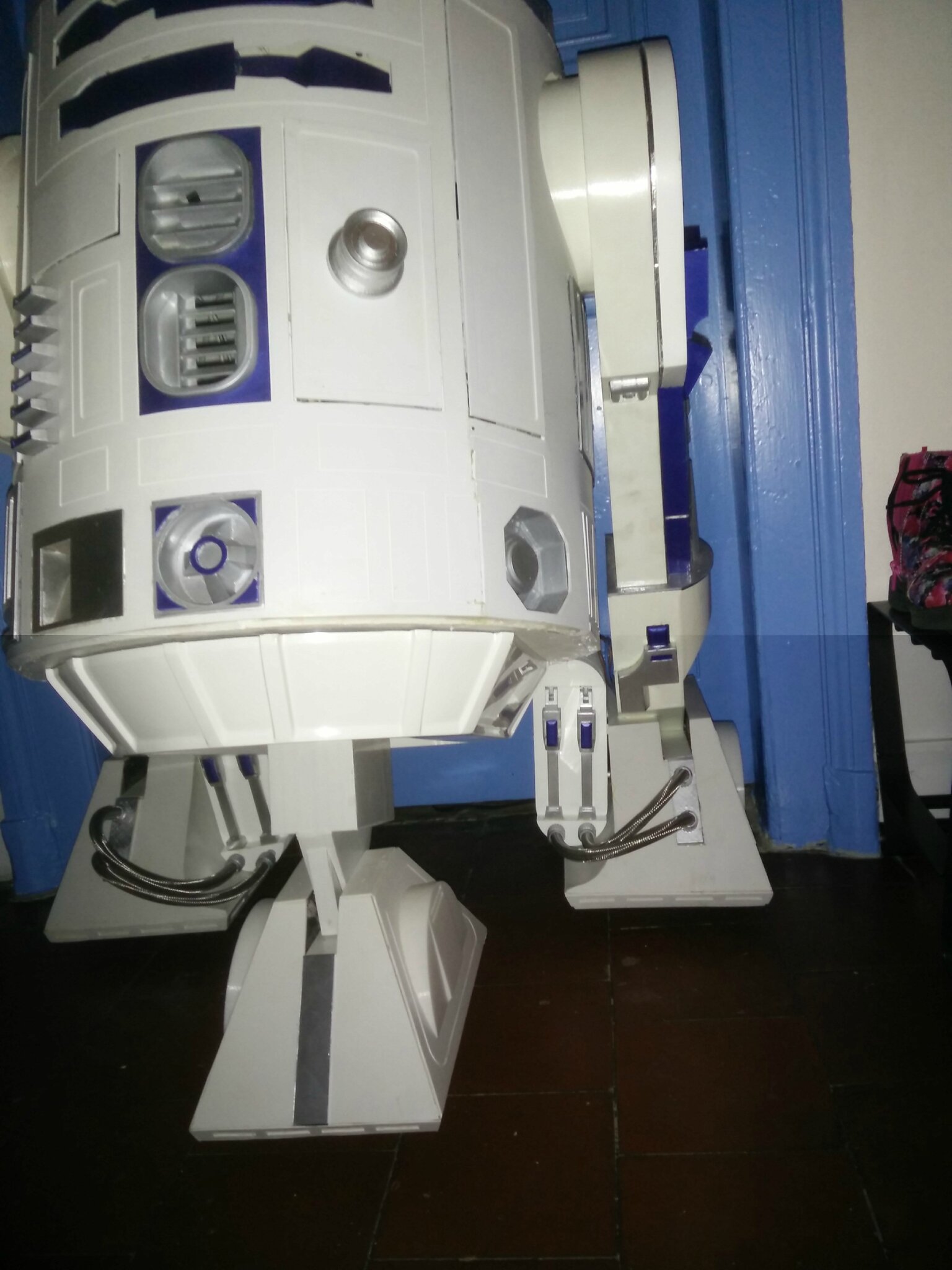

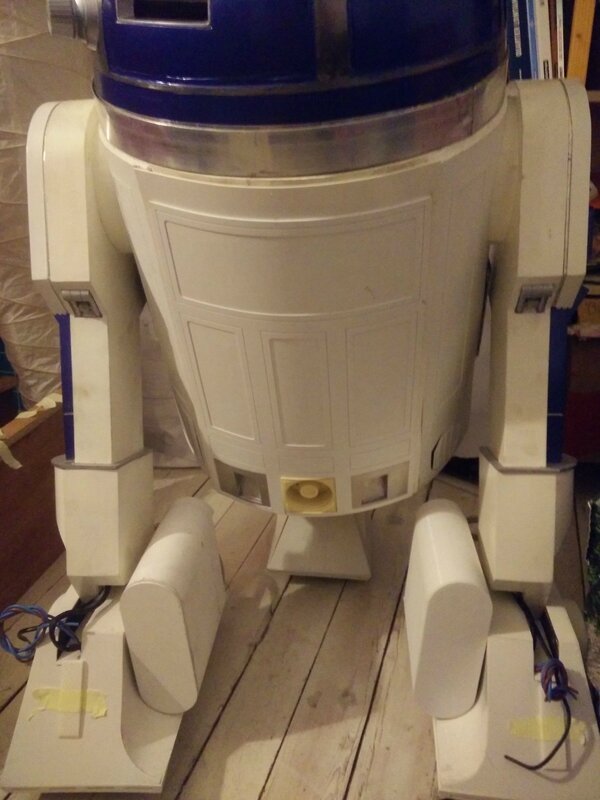

Vue d'ensemble:

CameraZOOM-20151213214354402

CameraZOOM-20151213214413089

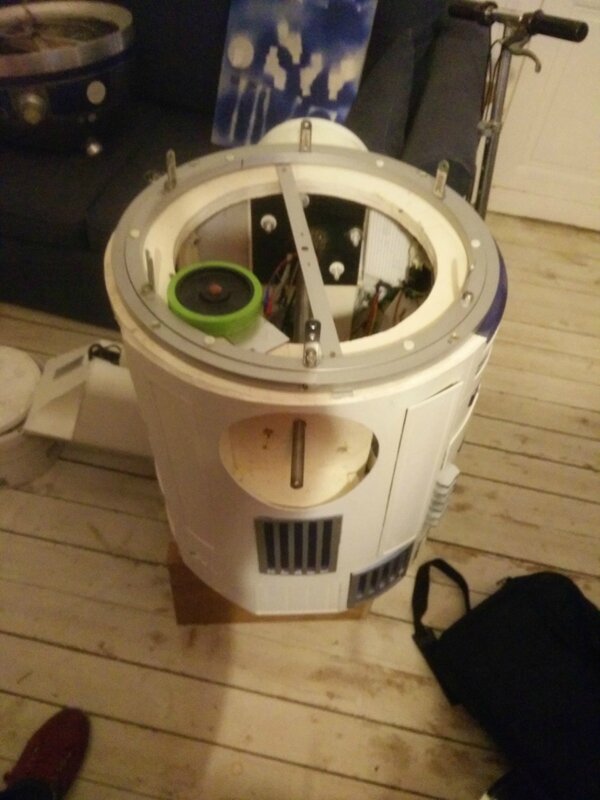

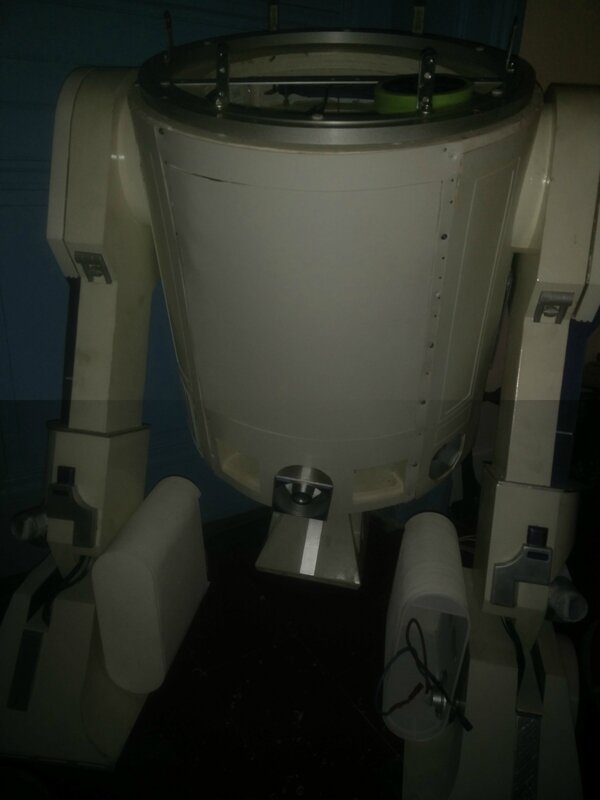

Ce soir je fais une petite sortie avec R2 donc démontage car celui ci ne passe pas dans l'escalier....

CameraZOOM-20151213215522907

CameraZOOM-20151213215529752



CameraZOOM-20151214241346086



CameraZOOM-20151214241352371



CameraZOOM-20151214241414550





Je suis en pourparlers avec le cinéma a coté de chez moi pour savoir si je fais une démo mercredi soir, réponse ce soir.

Posté par christoams à 09:22 - Commentaires [0] - Permalien [#]

03 décembre 2015

Fixation porte arrière

Les aimants n'étaient pas suffisamment forts pour tenir la porte, passage à un autre système: des petits clips en plastique pour tenir la porte.

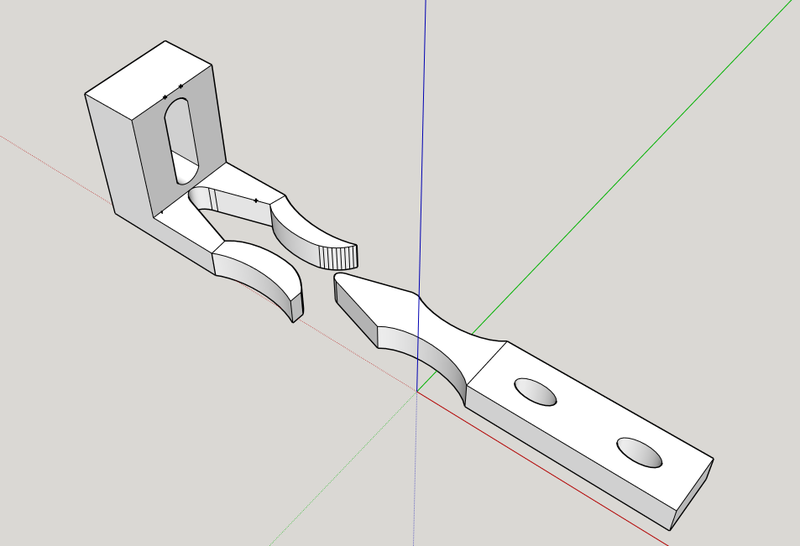

Le schéma 3d:

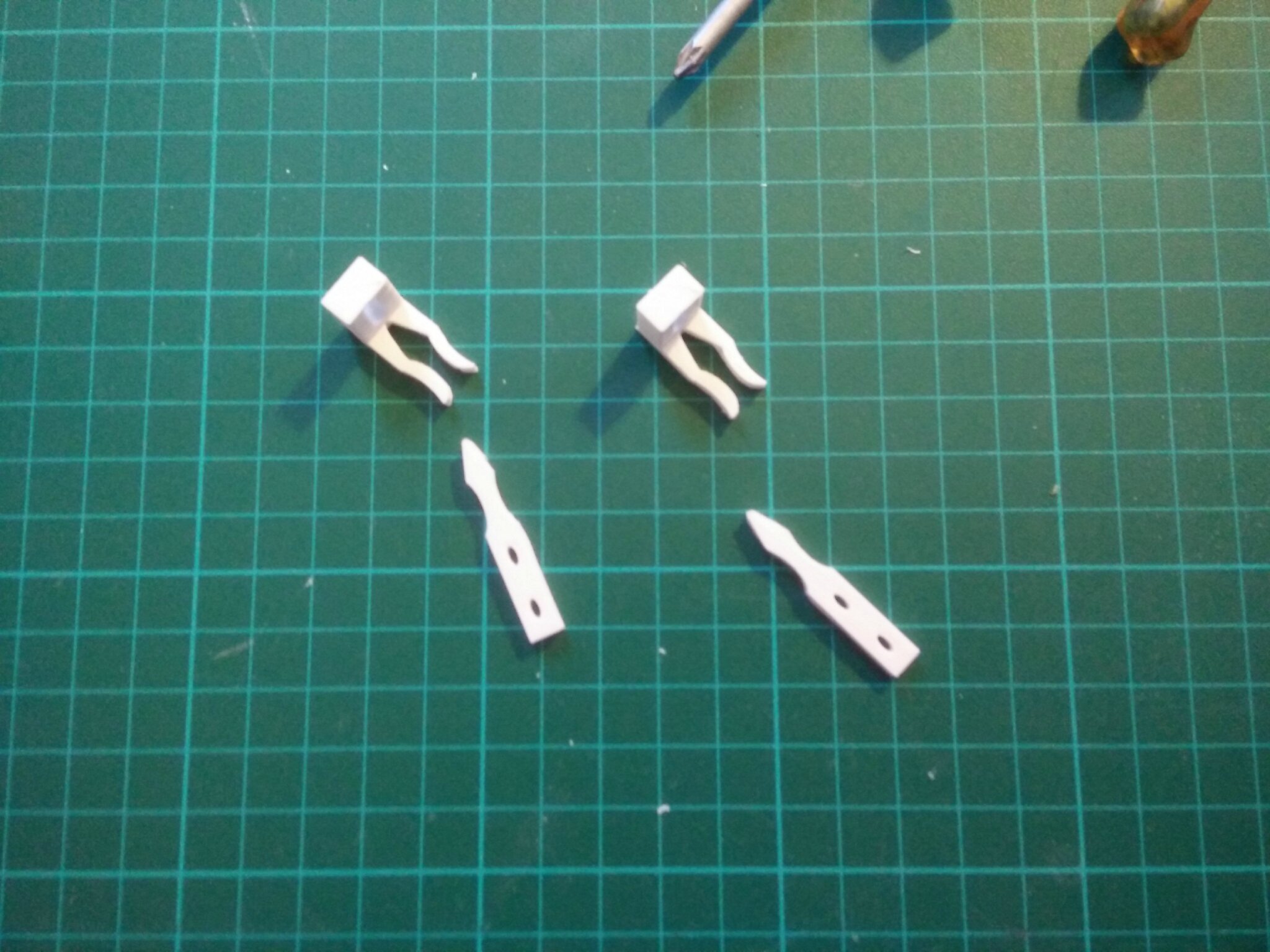

clips



La première version ayant lâché lamentablement au 1er essai,mesure de la contrainte exercée sur le plastique (j'étais à plus de 5 mm), pour la version 2 c'est 1mm:



contrainte



CameraZOOM-20151202110947062

CameraZOOM-20151202161645836

CameraZOOM-20151203223433112

CameraZOOM-20151203222817932

CameraZOOM-20151203223309107

Posté par christoams à 22:47 - Commentaires [0] - Permalien [#]

16 novembre 2015

Porte suite et fin qui approche

Finition de la porte et système d'accroche par aimant, il faudra sûrement que je rajoute des aimants en bandeau, car les aimants néodyme ont du mal à fermer la porte.

CameraZOOM-20151116225246967

CameraZOOM-20151116225309103

CameraZOOM-20151116225429109

CameraZOOM-20151116225437964

Après un petit tour des travaux en cours, il ne reste que quelques pièces à peindre et l'on pourra à peu près dire que R2D2 est terminé extérieurement .

Posté par christoams à 23:05 - Commentaires [0] - Permalien [#]

05 novembre 2015

Porte arrière (n'y voyez surtout pas le fantasme de l'homme mais plutôt... le délire de l'artiste!)

C'est bientôt l'hiver donc R2 s'habille chaudement et se fait rajouter une porte arrière:

1er cintrage de la porte externe collé sur une plaque de styren de 2 mm (j'avais pas plus gros..):

CameraZOOM-20151102225757414

Comme j'ai toujours des galères avec le cintrage (celui -là ne fait pas exception), j'ai construit une armature toujours en styrène qui n'est pas trop lourde et normalement costaude, avec ses nervures:





CameraZOOM-20151103233241301

CameraZOOM-20151103233816649

CameraZOOM-20151104143745108

CameraZOOM-20151104155406741

CameraZOOM-20151104165526226

CameraZOOM-20151105140016893

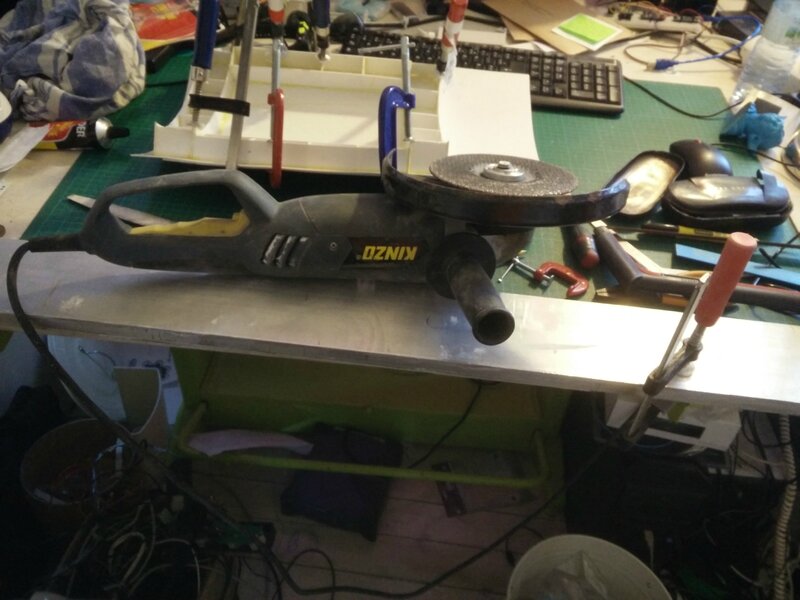

Il faut le savoir, mais un R2 ça se travaille à la disqueuse!!! n'ayant pas trouvé de plaque d'alu assez grande pour remplacer le Dôme Ring (l'anneau du bas du dôme qui était provisoirement fait avec un Scotch alu...) j'ai découpé une règle de maçon ; bon c'est une bonne galère à découper droit sur toute cette longueur, mais vue d'hélicopére ça le fait! (il faut encore que je la colle lorsque j'aurai récupéré les serrre-joints de la porte arrière) :

CameraZOOM-20151105161506810

CameraZOOM-20151105164041900





Posté par christoams à 17:22 - Commentaires [0] - Permalien [#]

08 octobre 2015

R2D2 est puni!!

Vu que R2 n'était pas sage, je lui ai mis un Restraining bolt (boulon d'entrave), il est maintenant obligé de m'obéir :-)

IMG_20151008_214250

IMG_20151008_214010

Posté par christoams à 22:40 - Commentaires [0] - Permalien [#]

05 octobre 2015

vecteur de force (comment ça claque comme titre!!)

Suite aux conseills de Sutaibot et Padawan-49 j'ai refait une cinématique des charnières déportées.

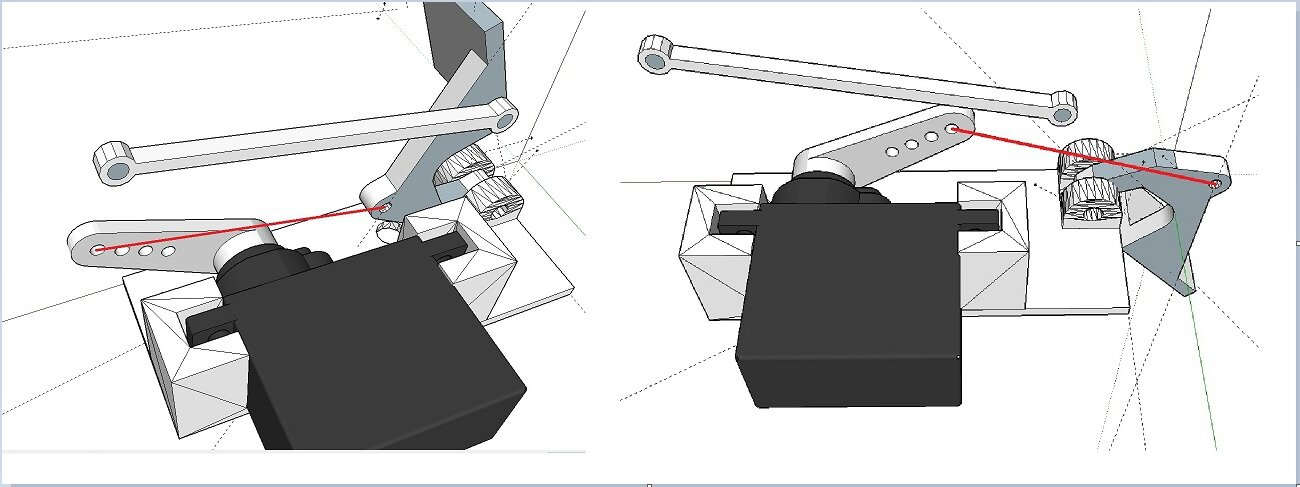

J'ai représenté les vecteurs de forces par des traits rouge :

force2

Puis j'ai fait la tige droite pour relier le servo à la charnière dans les positions extrêmes :

force_tige2

Mise à jour

force3Et la petite vidéo (j'ai toujours des pb de cintrage des portes, je retenterai en faisant un cintrage à chaud):



Posté par christoams à 14:46 - Commentaires [0] - Permalien [#]

01 octobre 2015

(ball) Trappe

ça avance un peu sur les trappes et charnières, il me faut une forme de charnière differente pour chaque trappe, car les configurations sont différentes.

image_2

CameraZOOM-20151001220043183

CameraZOOM-20151001220101568

CameraZOOM-20151001220135424

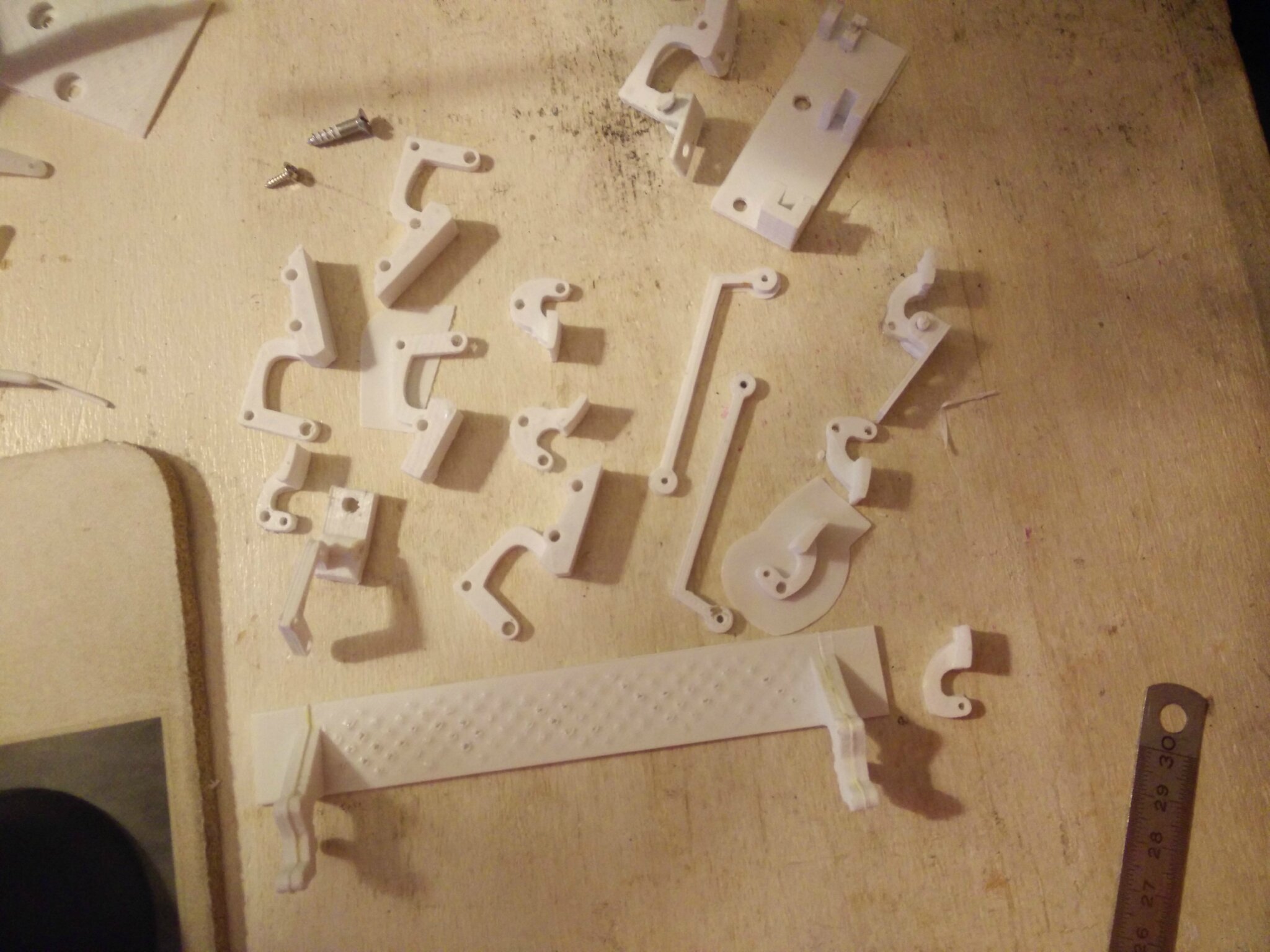

Quelques cadavres de charnière pour trouver la perle rare...CameraZOOM-20150923223806654



Une petite trappe motorisée (il y a encore de l'ajustement à faire...)



Posté par christoams à 23:10 - Commentaires [0] - Permalien [#]

23 septembre 2015

Trappe (moi si tu peux!)

Après le jeux de mot pourri du titre... je galère pour motoriser les petites trappes de R2D2, il y a toujours un truc qui coince malgré les charnières décalées, il faut dire que je n'ai pas beaucoup de place pour mettre tout ce petit monde...

Pour l'instant j'arrive à ça (la trappe est mal cintrée il faut que j'essaie de la cintrer à chaud... et elle est collée avec du double face pour les tests), l'ouverture est assez saccadée,  car j'ai cramé un récepteur r/c et donc j'utilise un arduino + processing qui me donnent des paliers de 20°:

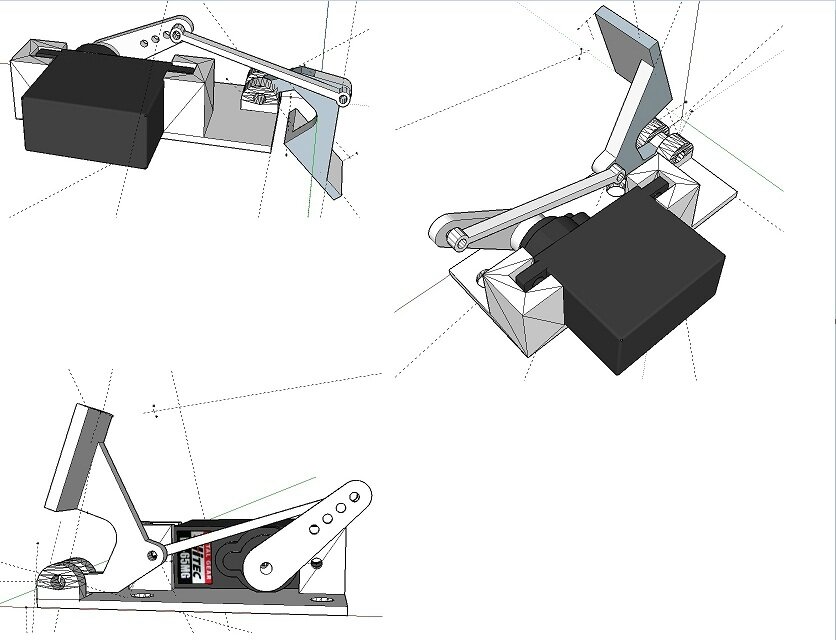

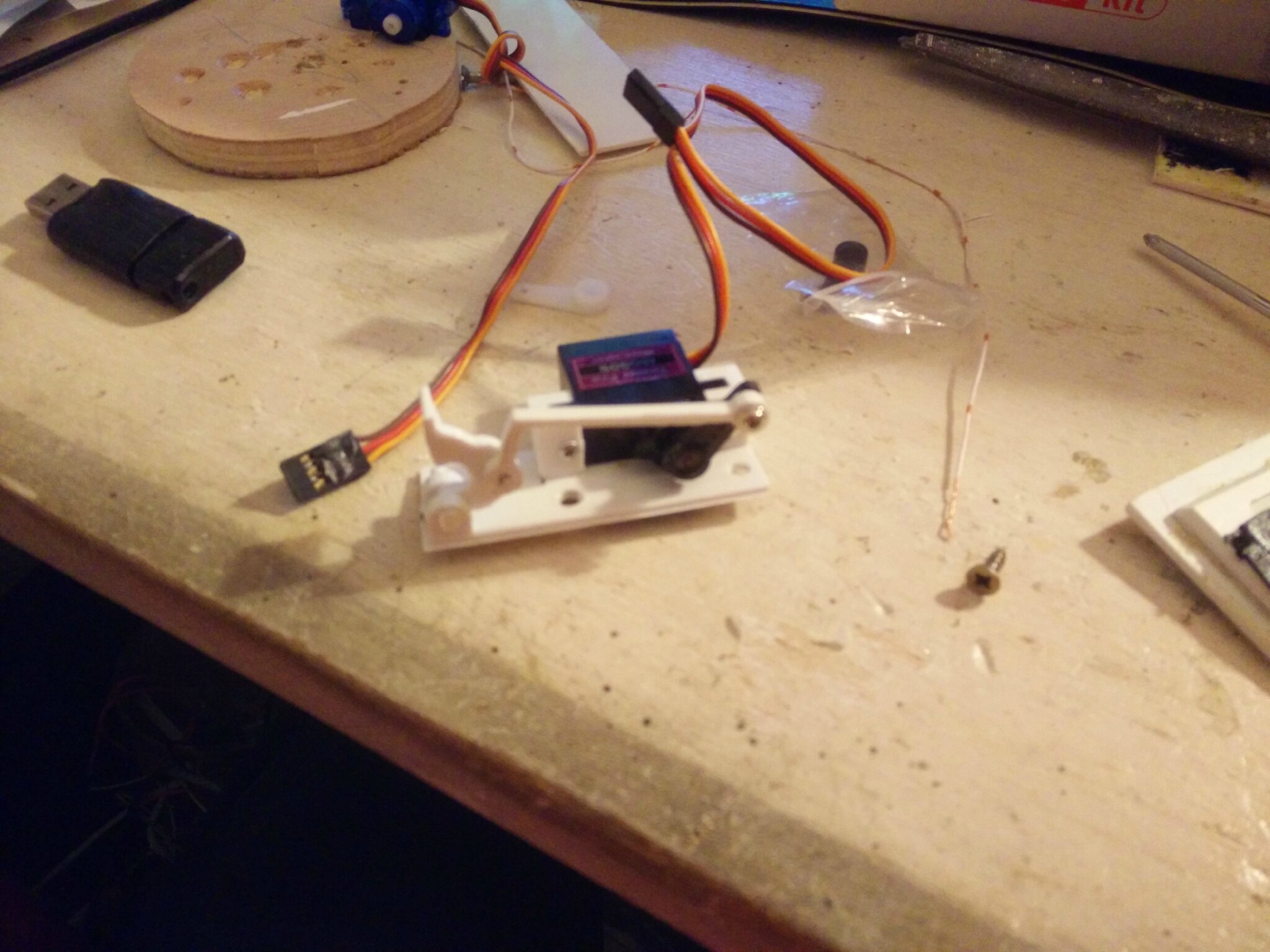

Voià le bâti servomoteur + charnière décalées :

CameraZOOM-20150922204520159



Je viens de refaire un autre design pour les charnières décalées, à voir si c'est mieux....

IMG_20150923_163545



Les builders vous avez galéré aussi à motoriser les trappes ou il n'y a que moi???

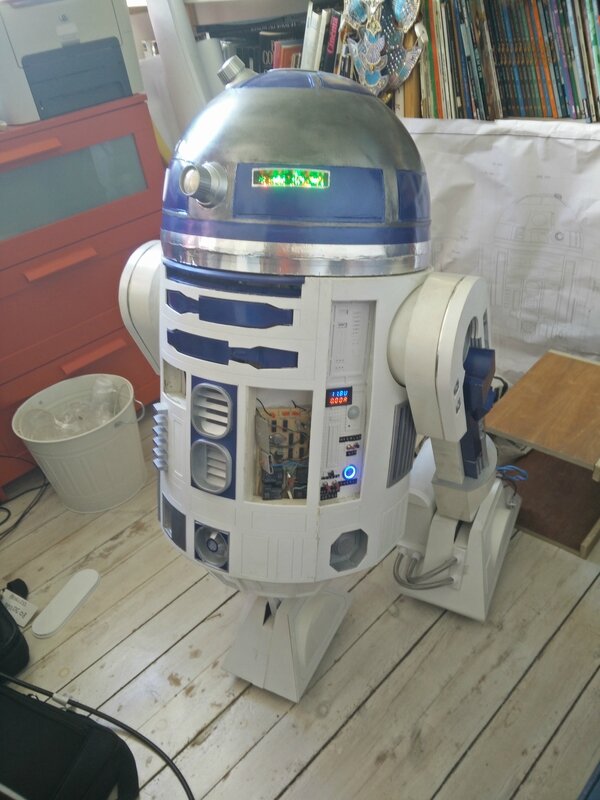

Sinon j'ai rajouté un voltmètre (l'ampermètre étant limité à 10A, ce qui est trop juste, je ne l'utilise pas) afin de voir l'état de la batterie.

IMG_20150923_132840

IMG_20150923_132832



Posté par christoams à 16:31 - Commentaires [0] - Permalien [#]

03 septembre 2015

Trappe et Restraining Bolt (boulon d'entrave)

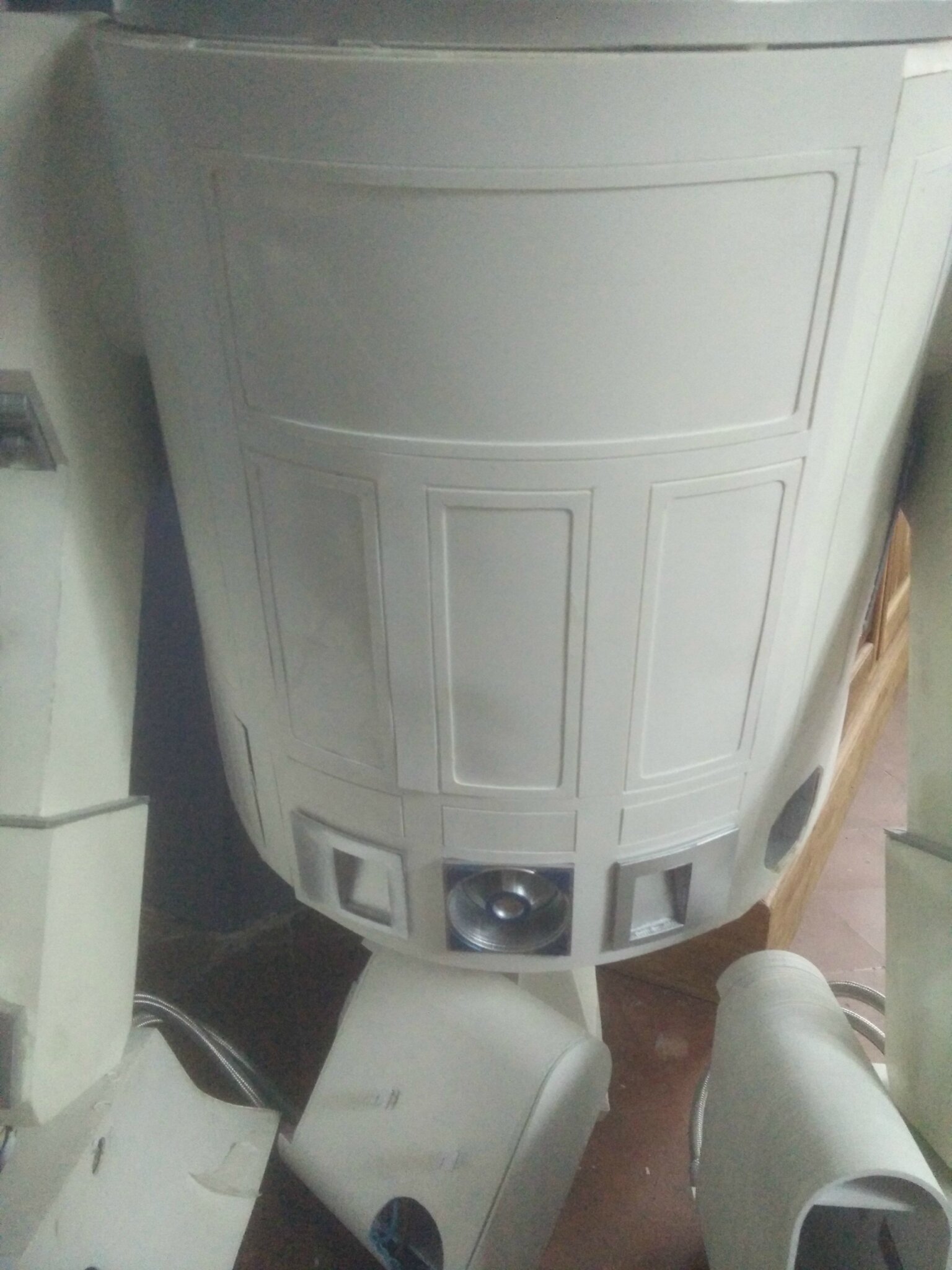

Ça avance, j'essaie de donner la forme arrondie des trappes du corps de R2. Ce n'est pas évident, car même lorsque la forme a été donnée en force, une fois la colle séchée il y a une petite dilatation...

Pixlr_20150903123204766

Pixlr_20150903123241518

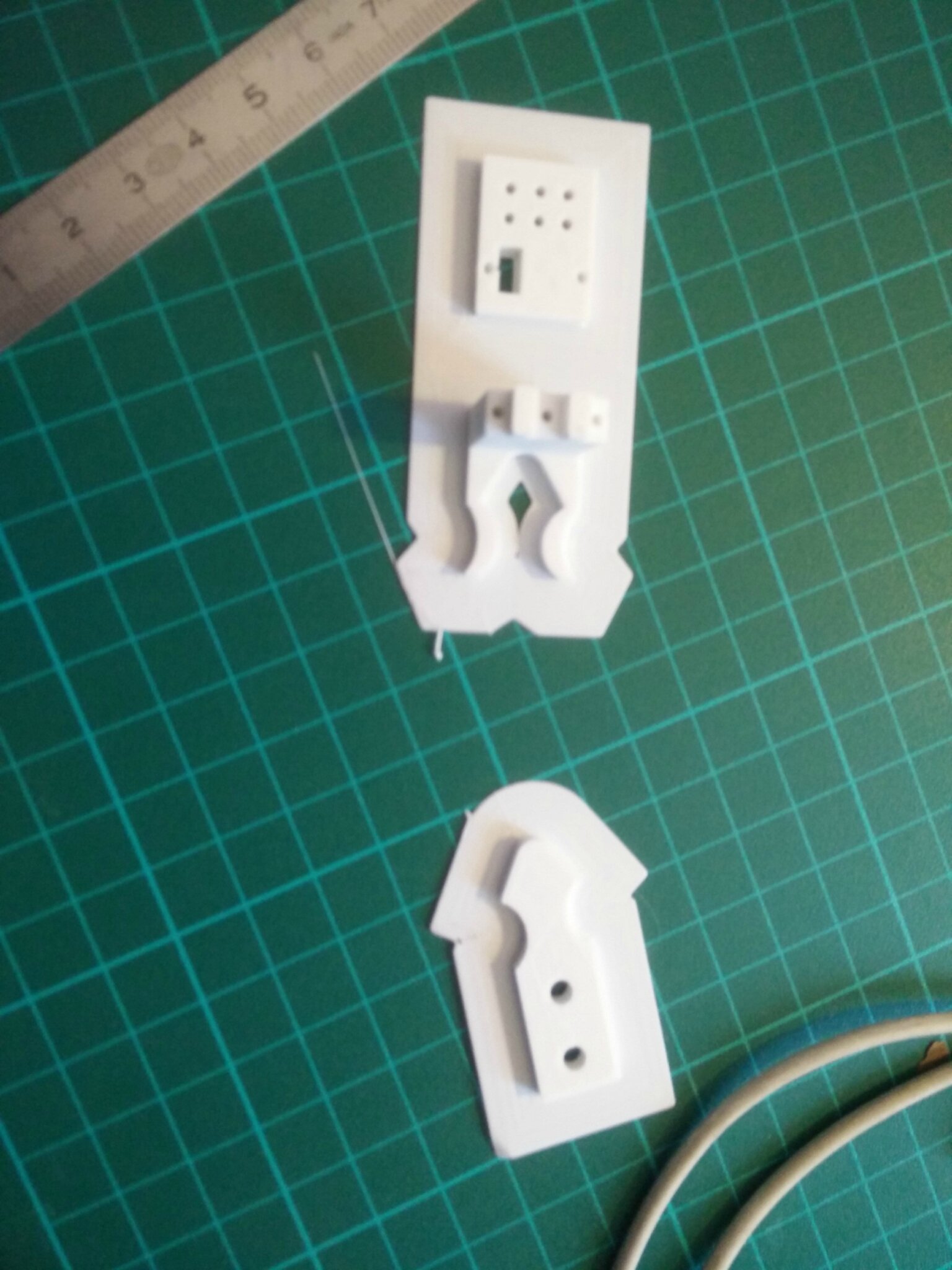

J'ai également imprimé les supports et charnières déportés pour automatiser l'ouverture des trappes (Merci Hervé pour les plans 3D), je pense en faire d'autres modifiés car ceux ci étaient prévus pour le dôme et prennent pas mal de place (si vous avez d'autres plans de charnière et de support servo je suis preneur).

Pixlr_20150903122951404



edit: plan de la base du servo pour les charnières refaites, il reste a voir ce que celà donne une fois imprimé...:

charniere



edit2: voila les plans de charnières déportées avec ou sans servo moteur de différentes tailles, si certain sont intéressés, voilà les plans:

charniere total



🔨HINGE (Charniere déporté) - YouMagine.com

Share your imagination. Join our 3D printing community today and start designing, collaborating, and printing the easy way.

https://www.youmagine.com





Pendant que j'étais lancé, voilà le restraining Bolt (boulon d'entrave) qui sert dans Star Wars à contrôler les droïds récalcitrants ! (attention j'en mets un au premier qui m'embête!)...

Pixlr_20150903123055401



Posté par christoams à 13:59 - Commentaires [0] - Permalien [#]

01 septembre 2015

Pieds + battery box finis

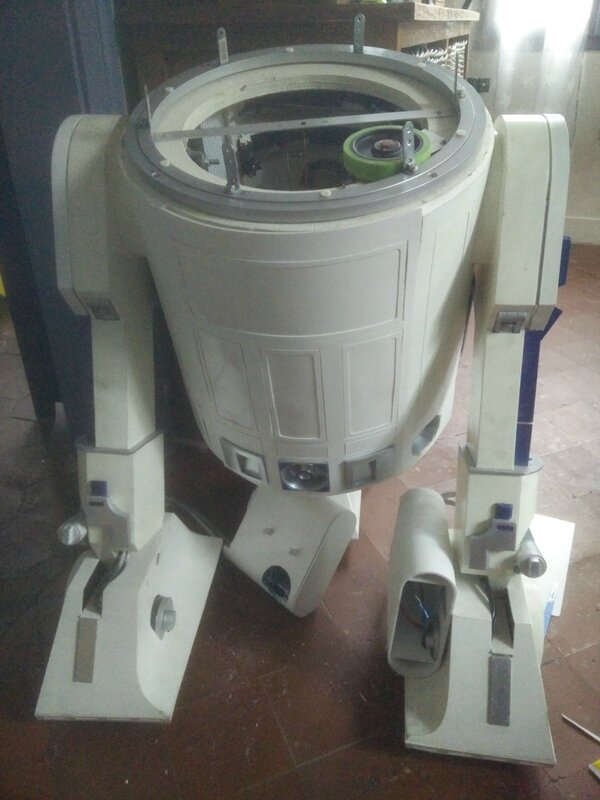

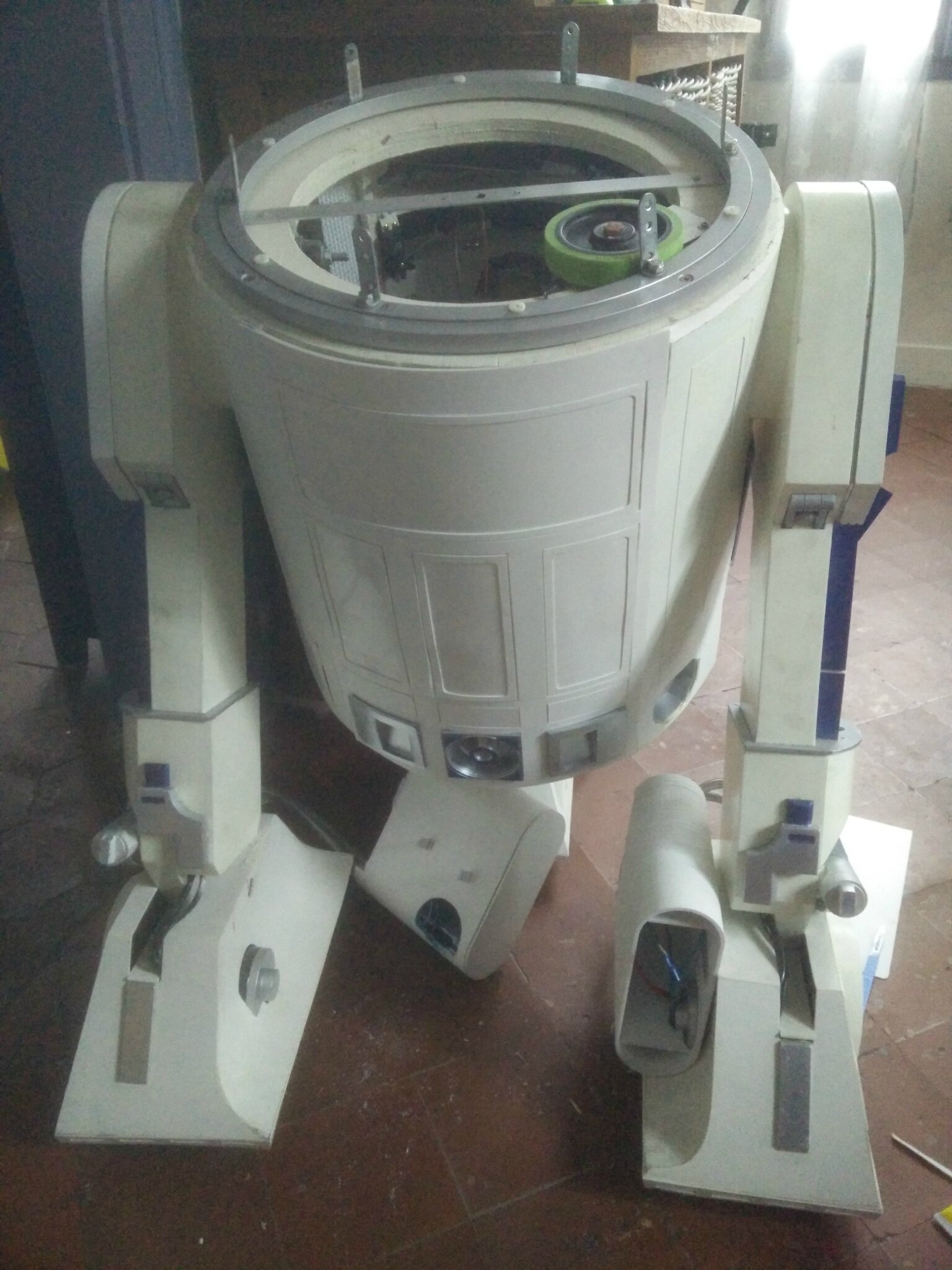

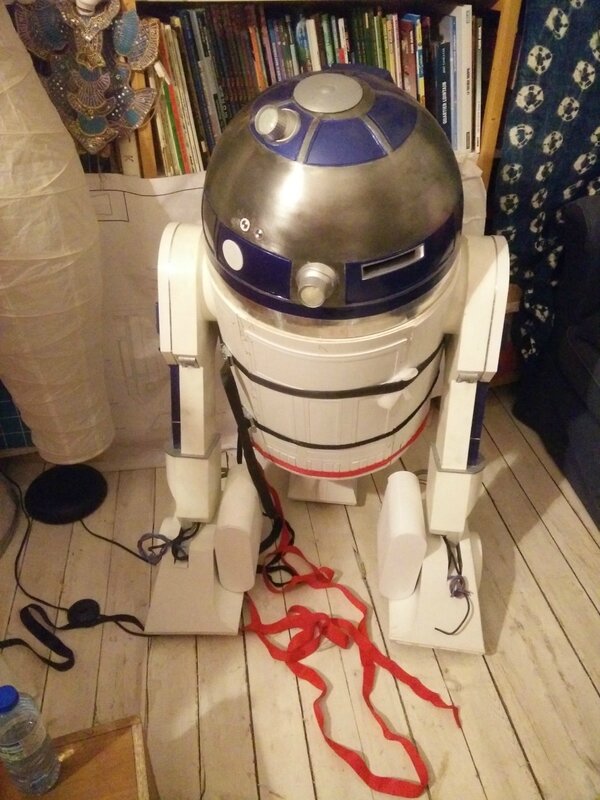

Petite mise à jour des pieds de R2 avec les battery box accrochées et reliées électriquement ; (bon reste à faire les soudures...).

IMG_20150901_224421

IMG_20150901_223109

IMG_20150901_223240

IMG_20150901_224048



Posté par christoams à 22:58 - Commentaires [0] - Permalien [#]

26 août 2015

Accroche des battery box

C'est la reprise pour R2 :-)

Système avec crochets pour accrocher les battery box, qui comme leur nom indique, hébergeront les batteries (une batterie dans chaque pied). J'ai piqué l'idée des crochets à Padawan-49.Merci à lui.

CameraZOOM-20150826144452022

CameraZOOM-20150826104135694

CameraZOOM-20150826145534747



J'ai commencé à assembler les Battery Box Harnesses et j'essaie de trouver un moyen pour fixer les Foot Hoses (les petits tuyaux) qui cacheront les câbles électrique de la batterie. La couleur du tuyau n'est pas la bonne, à voir si un coup de bombe couleur cuivre tiendra...

DSC_0135edit:

creation du plan 3D pour fixer les tuyaux:

mounted

DSC_0137

DSC_0140

DSC_0141



Posté par christoams à 17:31 - Commentaires [0] - Permalien [#]
